磁気式リニアスケール

磁気式リニアスケール
MSK5000

■分解能:0.005mm(Min.1μm)

■センサギャップ:0.1mm~2.0mm

■LEDによる状態表示

■基準信号付き(オプション)

<ダウンロードファイル>

・カタログ(日本語):2012年7月 第4版

・カタログ(英語)

・取説(日本語)

・取説(英語):2018年9月11日版

・CADデータ:MSK5000_cad.dxf

MSK5000写真

こんな方にオススメです

  • 非接触式のリニアスケールをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

優れた耐環境性

マグテープとセンサの間には適当なギャップがあり、
非磁性体のゴミや切屑、油などの侵入があっても誤動作しません。

角度検出も可能

テープは曲げ半径Min.50mmで曲げることができるので角度検出も可能です。

仕様

出力信号 A/B相パルス(ラインドライバ、Push-Pull) マグテープ MB500(精度0.05mmタイプ)
ギャップ 基準信号なし(標準):0.1mm~2.0mm
基準信号付き(オプション):0.1mm~1.5mm
横方向許容偏差 基準信号なし(標準):±2mm
基準信号付き(オプション):±0.5mm
分解能 0.1mm~0.001mmの間で選択(4逓倍) 精度 ±(0.025+0.01xL)mm(L=テープ全長(m))
(周囲温度:+20℃)
繰返し精度 ±0.01mmまたは±1インクリメント 供給電源 +6.5~+30VDC(電源極性逆接続保護付き)
消費電流 Max.25mA(無負荷時) センサ速度 0.01m/s~25m/s
分解能とカウンタ周波数による(別表をご参照)
カウンタ周波数 3.79kHz~1250kHz
分解能とセンサ速度による(別表をご参照)
耐ノイズ性 IEC6100-6-2, Class3
※CEマーキング
使用温度範囲 -10℃~+70℃
※相対湿度:100%、結露可
保存温度範囲 -30℃~+80℃
耐振 10G(50Hz) 耐衝撃 30G(6ms)
保護規格 IP67 ハウジング材質 ABS(黒色)
ケーブルシース材質 ポリウレタン

型式

Ⓐ供給電源/ハウジング
 10-K:+6.5~+30VDC / ABS樹脂


Ⓑケーブル接続型式/長さ(m)
 E1/2.0:ケーブル引出し型/ケーブル長さ2m(標準)
 E1/:ケーブル引出し型/ケーブル長さMax.20m(1m単位)(オプション)


Ⓒ出力回路
 LD:ラインドライバ RS422
 PP:Push-Pull


Ⓓ基準信号
 O:基準信号なし(標準)
 R:基準信号付き(オプション) ※周期または固定基準信号付き
 I:ピッチ信号付き(オプション) ※マグテープ着磁ピッチ(5mm)毎の出力


Ⓔ分解能
 0.001:0.001mm
 0.005:0.005mm(標準)
 0.01:0.01mm
 0.025:0.025mm
 0.05:0.05mm
 0.1:0.1mm


Ⓕパルス周期(別表)
 1.00:接続カウンタの周波数250kHz以上(標準)
 ※標準以外は別表参照
 ※センサ速度と分解能(別表)に応じたカウンタ周波数を選択し、その周波数以上のカウンタを御使用下さい。((注)参照)

Ⓐテープ幅
 10:10mm


Ⓑ精度
 0.05:基準点なしとの組み合わせ(標準)
 0.1:基準点付きとの組み合わせ(オプション)


Ⓒ長さ
 m(0.01m単位) ※不感帯長さ:両端10mm


Ⓓベースストリップ材質
 St:ばね鋼(標準)
 VA:ステンレス(オプション)


Ⓔ粘着テープ
 TM:粘着テープ付き(標準)
 TO:粘着テープなし(オプション)


Ⓕカバー(ステンレス)
 AM:カバー付き(標準)
 AO:カバーなし(オプション)


Ⓖ基準点
 O:基準点なし(標準)
 E:固定基準点付き(オプション)
 P:周期的基準点付き(オプション)


Ⓗ固定基準点E位置または周期的基準点P位置
 m

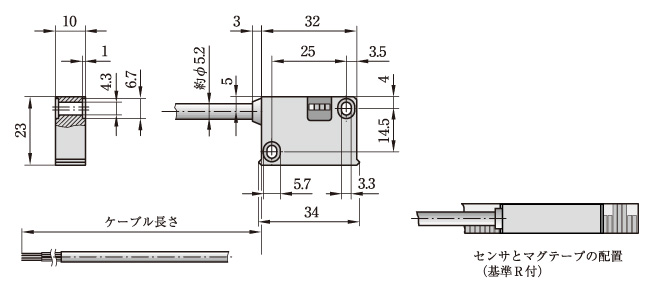

外形寸法図


拡大する 拡大する

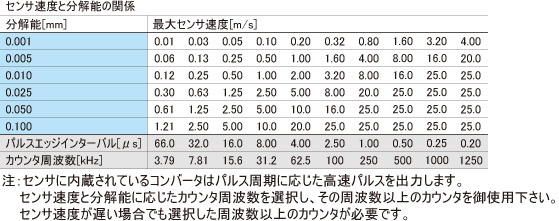

注:センサーに内蔵されているコンバータはパルス周期に応じた高速パルスを出力します。
  センサー速度と分解能に応じたカウンタ周波数を選択し、その周波数以上のカウンタを御使用下さい。
  センサー速度が遅い場合でも選択した周波数以上のカウンタが必要です。

磁気式リニアスケール

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 センサ-テープ間ギャップ 保護規格
MSK5000

独SIKO社

カタログPDF

A/B相パルス
(ラインドライバ)
(Push-Pull)
最大90m
(テープ長)
±(0.025+
0.01xL)mm
(L=テープ全長(m))
Min.1μm ±0.01mm
または
±1インクリメント
-10℃~+70℃ 0.1~2mm IP67
MSA111C

独SIKO

カタログPDF

アブソリュート
SSI, RS485
最大4m ±10μm以下 1μm ±2μm以下 -30~85℃ 0.3mm以下 IP67
MSK320

独SIKO社

カタログPDF

A/B相パルス
(ラインドライバ)
(Push-Pull)
Max.90m
(テープ長)
±(0.1+0.01xL)mm
(L=テープ全長(m))
0.1mm ±1インクリメント -10℃~+70℃ 0.1~2mm IP67
MSK1000

独SIKO社

カタログPDF

A/B相パルス
(ラインドライバ)
最大4m
(テープ長)
±0.01mm Min.0.2μm ±0.001mm
または
±1インクリメント
-10℃~+70℃ 0.1~0.4mm IP67
MSK2000

独SIKO社

カタログPDF

A/B相パルス
(ラインドライバ)
最大90m
(テープ長)
±(0.1+0.03xL)mm
(L=テープ全長(m))
0.25mm ±1インクリメント -10℃~+70℃ 0.5~10mm IP67
MSK4000

独SIKO社

カタログPDF

A/B相パルス
(ラインドライバ)
最大90m
(テープ長)
±2mm 0.25mm ±2インクリメント -10℃~+70℃ 0.5~20mm IP67
MSA510/1

独SIKO社

カタログPDF

SSI 最大5.1m
(テープ長)
±(0.05+0.03xL)mm
(L=テープ全長(m))
0.01mm ±0.01mm 0~+60℃ 0.1~1mm IP65
MA504

独SIKO社

カタログPDF

なし
(表示器一体)
Max.90m
(テープ長)
±(0.1+0.01xL)mm, L(m) 0.01mm ±1 digit 0~+60℃ 0.1~2mm IP67
(センサ部)
MA508/1

独SIKO

カタログPDF

なし
(表示器一体)
Max.90m
(テープ長)
±(0.05+0.01xL)mm, L(m) 0.01mm ±1 digit 0~+60℃ 0.1~2mm IP60
(フロントパネル)
