磁気式リニアスケール
磁気式リニアスケール
MA504
■バッテリー駆動なので、配線不要
■バッテリー寿命：約1年 （現場での電池交換が容易）
■表示分解能：0.01mm
■センサーギャップ：0.1mm～2mm
＜ダウンロードファイル＞
・カタログ（日本語）：2012年7月 第4版
・カタログ（英語）
・取説（日本語）
・取説（英語）：2016年5月10日版
・CADデータ（2D）：MA504_cad.dxf
- 簡単な計測を行いたい方
- 表示器一体型のリニアスケールをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
優れた耐環境性
マグテープとセンサの間には適当なギャップがあり、
非磁性体のゴミや切屑、油などの侵入があっても誤動作しません。
角度検出も可能
テープは曲げ半径Min.50mmで曲げることができるので角度検出も可能です。
仕様
| 出力信号 | なし（表示器一体型） | マグテープ | MB500（精度0.1mmタイプ） | |
|---|---|---|---|---|
| ギャップ | 0.1mm～2.0mm | 横方向許容偏差 | ±2mm | |
| 精度 | ±(0.1+0.01xL)mm, L(m) (周囲温度20℃の場合) |
繰返し精度 | ±1 digit | |
| 表示 | 6桁LCD (-999999～+999999) | 表示分解能 | Min.0.01mm | |
| バッテリー | 単4電池 2ヶ (3VDC) (Max. 約170μA, 待機時 約50μA) |
センサ速度 | Max.5m/sec | |
| 使用温度範囲 | 0℃～+60℃（結露不可） | 保存温度範囲 | -30℃～+85℃ | |
| 保護規格 | センサ部：IP67 フロントパネル：IP54 表示器本体：IP40 |
ハウジング材質 | プラスチック |
前面のボタンで分解能の設定、計測方向の選択（増減）、リセット値の設定などが可能です。
型式
Ⓐ表示部形状
EGH：留め金付きパネルマウント型（標準）
EG：パネルマウント型（オプション）
Ⓑセンサ形状
L：マッチボックス型（標準）
F：丸型（オプション）
Ⓒケーブル長さ
0.3：0.3m（標準）
□：□m（0.1m単位）（オプション） ※Max.2m
Ⓓバッテリホルダ
OA-I：バッテリホルダ一体型
Ⓐテープ幅
10：10mm
Ⓑ精度
0.1：標準
Ⓒ長さ（m）
□：□m（0.01m単位） ※不感帯長さ：両端10mm
Ⓓベースストリップ材質
St：ばね鋼（標準）
VA：ステンレス（オプション）
Ⓔ粘着テープ
TM：粘着テープ付き（標準）
TO：粘着テープなし（オプション）
Ⓕカバー（ステンレス）
AM：カバー付き（標準）
AO：カバーなし（オプション）
Ⓖ基準点
O：基準点なし ※基準信号付きオプションはございません

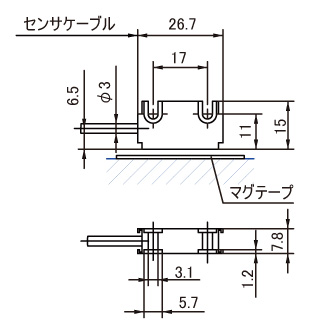

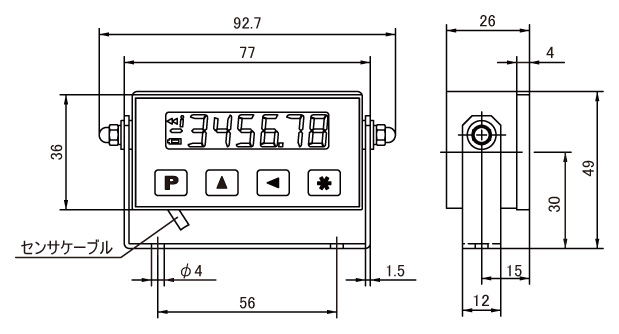

外形寸法図
| 表示部形状（EGH） | センサ形状（マッチボックス型） | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
磁気式リニアスケール
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | センサ-テープ間ギャップ | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
なし （表示器一体） |
Max.90m （テープ長） |
±(0.1+0.01xL)mm, L(m) | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP67 （センサ部） |
|
アブソリュート SSI, RS485 |
最大4m | ±10μm以下 | 1μm | ±2μm以下 | -30～85℃ | 0.3mm以下 | IP67 |
|
A/B相パルス （ラインドライバ） （Push-Pull） |
Max.90m （テープ長） |
±（0.1+0.01xL）mm （L=テープ全長(m)） |
0.1mm | ±1インクリメント | -10℃～+70℃ | 0.1～2mm | IP67 |
|
A/B相パルス （ラインドライバ） （Push-Pull） |
最大90m （テープ長） |
±（0.025+ 0.01xL）mm （L=テープ全長(m)） |
Min.1μm | ±0.01mm または ±1インクリメント |
-10℃～+70℃ | 0.1～2mm | IP67 |
|
A/B相パルス （ラインドライバ） |
最大4m （テープ長） |
±0.01mm | Min.0.2μm | ±0.001mm または ±1インクリメント |
-10℃～+70℃ | 0.1～0.4mm | IP67 |
|
A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±（0.1+0.03xL）mm （L=テープ全長(m)） |
0.25mm | ±1インクリメント | -10℃～+70℃ | 0.5～10mm | IP67 |
|
A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±2mm | 0.25mm | ±2インクリメント | -10℃～+70℃ | 0.5～20mm | IP67 |
|
SSI | 最大5.1m （テープ長） |
±（0.05+0.03xL）mm （L=テープ全長(m)） |
0.01mm | ±0.01mm | 0～+60℃ | 0.1～1mm | IP65 |
|
なし （表示器一体） |
Max.90m （テープ長） |
±（0.05+0.01xL）mm, L（m） | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP60 （フロントパネル） |
