MSK320磁気式リニアスケール
磁気式リニアスケール
MSK320
■分解能：0.1mm
■センサーギャップ：0.1mm～2.0mm
■保護規格：IP67
■基準信号付き（オプション）
＜ダウンロードファイル＞
・カタログ（日本語）：2024年3月 第5版
・カタログ（英語）
・取説（日本語）
・取説（英語）：2018年9月10日版
- 非接触式のリニアスケールをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
優れた耐環境性
マグテープとセンサの間には適当なギャップがあり、
非磁性体のゴミや切屑、油などの侵入があっても誤動作しません。
角度検出も可能
テープは曲げ半径Min.50mmで曲げることができるので角度検出も可能です。
仕様
| 出力信号 | A/B相パルス（ラインドライバ、Push-Pull） | マグテープ | MB320/1 | |
|---|---|---|---|---|
| ギャップ | 基準信号なし（標準）：0.1mm～2.0mm 基準信号付き（オプション）：0.1mm～1.5mm |
横方向許容偏差 | 基準信号なし（標準）：±2mm 基準信号付き（オプション）：±0.5mm |
|
| 分解能 | 0.1mm（4逓倍） | 精度 | L≦1m：±0.08mm L＞1m：±(0.08+(L-1)×0.01)mm (L=テープ全長(m)) (周囲温度：+20℃、ギャップ：1mm) |
|
| 繰返し精度 | ±1インクリメント | 温度係数 | (11±1)ppm/℃ | |
| 供給電源 | +24VDC±20%（電源極性逆接続保護付き） | 消費電流 | Max. 20mA（供給電源+24VDC時） | |
| センサー速度 | Max. 25m/sec | カウンタ周波数 | 80kHz | |
| 使用温度範囲 | -10℃～+70℃ ※相対湿度：100%、結露可 |
保存温度範囲 | -30℃～+80℃ | |
| 耐振 | 10G（5～150Hz） | 耐衝撃 | 50G（11ms） | |
| 保護規格 | IP67 | ハウジング材質 | 角型（形状A）：ABS（赤色） 丸型（形状F）：スチール |
|
| ケーブルシース材質 | ポリウレタン | ケーブル外径 | 出力LD-I：Φ5(6芯) 出力PP-NI：Φ4.4(4芯) |
|
| ケーブル曲げ半径 | 固定：ケーブル外径×5mm 可動：ケーブル外径×7.5mm |
型式
Ⓐ供給電源
4：24VDC±20％
Ⓑ形状
A：角型（標準）
F：丸型（オプション）
Ⓒケーブル接続型式/長さ(m)
E1-2.0：ケーブル引出し型/ケーブル長さ2m
※ケーブル長さMax.20m（オプション）
Ⓓ出力回路
LD-I：ラインドライバ RS422（標準）
PP-NI：Push-Pull（オプション） ※丸型（形状F）の場合はPush-Pullのみ
Ⓔ基準信号
O：基準信号なし（標準） ※丸型（形状F）の場合はOタイプのみ
R：基準信号付き（オプション） ※周期または固定基準信号付き
I：ピッチ信号付き（オプション） ※マグテープ着磁ピッチ（3.2mm）毎の出力
Ⓕ分解能
0.1：0.1mm
Ⓐ長さ
□：□m（0.1m単位） ※不感帯長さ：両端10mm
Ⓑベースストリップ材質
St：ばね鋼（標準）
VA：ステンレス（オプション）
©粘着テープ
TM：粘着テープ付き（標準）
TO：粘着テープなし（オプション）
Ⓓカバー（ステンレス）
AM：カバー付き（標準）
AO：カバーなし（オプション）
Ⓔ基準点
O：基準点なし（標準）
E：固定基準点付き（オプション）
P：周期的基準点付き（オプション）
Ⓕ固定基準点E位置または周期的基準点P位置
□：□m
外形寸法図

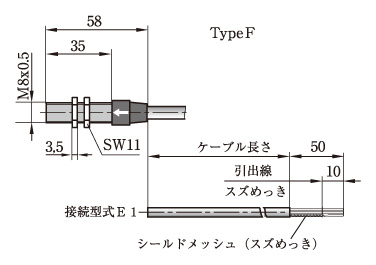

| 外形寸法図（角型） | 外形寸法図（丸形） | センサとマグテープの配置（基準信号R付き） | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
磁気式リニアスケール
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | センサ-テープ間ギャップ | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| A/B相パルス （ラインドライバ） （Push-Pull） |
Max.90m （テープ長） |
1m以下の場合 ±0.08mm |
0.1mm | ±1インクリメント | -10℃～+70℃ | 0.1～2mm | IP67 | |
|
アブソリュート SSI, RS485 |
最大4m | ±10μm以下 | 1μm | ±2μm以下 | -30～85℃ | 0.3mm以下 | IP67 |
| A/B相パルス （ラインドライバ） （Push-Pull） |
最大90m （テープ長） |
1m以下の場合 ±0.055mm |
Min.1μm | ±0.01mm または ±1インクリメント |
-10℃～+70℃ | 0.1～2mm | IP67 | |
| A/B相パルス （ラインドライバ） |
最大4m （テープ長） |
1m以下の場合 ±0.01mm |
Min.0.2μm | ±0.001mm または ±1インクリメント |
-10℃～+70℃ | 0.1～0.4mm | IP67 | |
| A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
1mの場合 ±1.03mm |
0.25mm | ±1インクリメント | -10℃～+70℃ | 0.5～10mm | IP67 | |
| A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±2mm | 0.25mm | ±2インクリメント | -10℃～+70℃ | 5～20mm | IP67 | |
| SSI | 最大5.12m （テープ長） |
1mの場合 ±0.08mm |
0.01mm | ±0.01mm | -20～+60℃ | 0.1～1mm | IP65 | |
| なし （表示器一体） |
Max.90m （テープ長） |
1mの場合 ±0.11mm |
0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP67 （センサ部） |
|
|
なし （表示器一体） |
Max.90m （テープ長） |
±（0.05+0.01xL）mm, L（m） | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP60 （フロントパネル） |
