IW255差動トランス

差動トランス

IW255

IW255写真

信頼性の高いHalf-Bridge方式を採用した差動トランスで、コイル及びエレクトロニクスはエポキシモールドされた完全密閉型で耐環境性に優れ、全面磁気シールドがされています。

線形性は出荷に際し、一品ごとに検定されDC型については、アブソリュート・リニアリティ評価方式及びAC型については、最小二乗法に依って、その線形性が規定された高精度のものです。(0.5%及び0.25%)

他の諸特性については、DC型においてリップル0.025%FS及び0.05%FS、温度ドリフト0.01%FS/℃と格段に優れており、AEGテレフンケン、ダイムラーベンツ、デュポン、マンネスマン、マックスプランク研究所、シーメンス、フォルクスワーゲン、BBCなどヨーロッパを代表する企業で実証済みです。

DC型差動トランス及び電源モジュールは全て短絡防止回路、電源極性誤配線防止回路付で安全なものとなっています。

こんな方にオススメです

  • 差動トランス(LVDT)のお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

センサー型式 直線 励磁方式 DC
ストローク ±10~±100mm 精度 0.5% (オプション0.25%)
供給電圧 ±11.5VDC~±16VDC 消費電流 30mA
出力信号 ±10V 負荷抵抗 2kΩ
リップル 5mVpp 周波数特性 100Hz
出力変動 ±0.5%(電源変動±10%) 温度ドリフト 1mV/K
安定時間 15分 励磁周波数 10kHz±10%
動作温度 -10℃~+80℃ 保存温度 -30℃~+100℃
耐衝撃 20G 耐振 5~60Hz/0.3mmpp
許容加速度 6G(常時)

■明記ない限り±20℃、±15VDC(供給電圧)でのデータである。

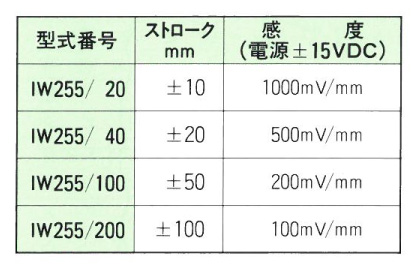

型式

■オプション

IW255/・・T:スプリングリターン式ストロークmax100mm

IW255/・・KV:プッシュロッド側ユニバーサルジョイント

IW255/・・KFN:プッシュロッド側ユニバーサルジョイントおよびスリーブ、ロッドガイド付

IW255/・・KHN:リヤーエンド側(コネクタ側)ユニバーサルジョイント

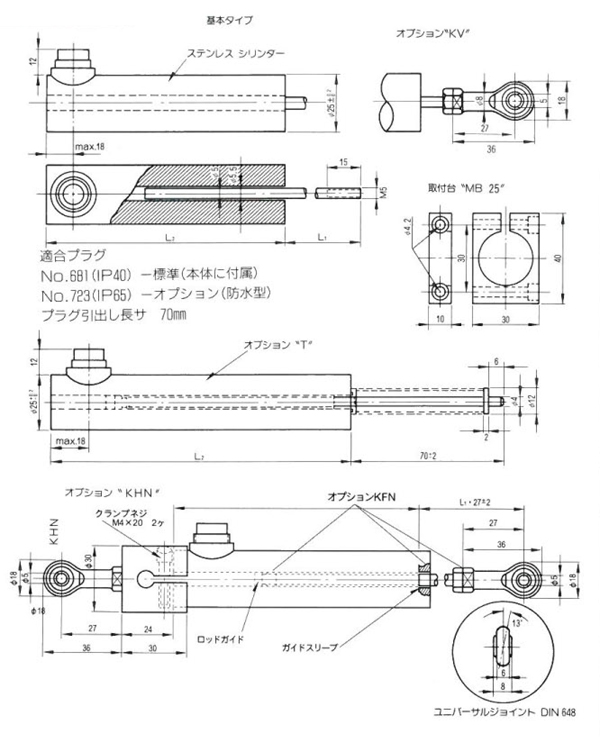

外形寸法図


拡大する

差動トランス

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
IW255

独TWK社

カタログPDF

±10V ±10~±100mm ±0.5%FS - - -10~80℃ 6G / 20G -
IW101 Series

独TWK社

カタログPDF

電圧または電流出力 5, 10, 15mm ±0.5%FS - - -40~85℃ 3G / 20G IP66
IW250

独TWK社

カタログPDF

電圧または電流出力 20~200mm - - - -30~100℃ 6G / 20G -
ID36/90K

独TWK社

カタログPDF

電圧または電流出力 ±45° ±0.5%FS(±10°)
±1.0%FS(±30°)
±1.5%FS(±45°)
- - -10~60℃ 3G / 20G IP51
ID36/90

独TWK社

カタログPDF

電圧または電流出力 ±45° ±0.5%FS(±10°)
±1.0%FS(±30°)
±1.5%FS(±45°)
- - -20~80℃ 3G / 20G IP51
IT108

独TWK社

カタログPDF

電圧出力 ±2, ±4mm ±0.5%FS - - -20~80℃ 3G / 20G IP50
IW10

独TWK社

カタログPDF

電圧出力 ±2, ±4mm ±0.5%FS - - -55~120℃ 3G / 20G -
IW120

独TWK社

カタログPDF

電圧出力 ±6~±75mm ±0.5%FS - - -55~100℃ 3G / 20G IP66
