差動トランス

差動トランス
IW101 Series

信頼性の高いHarf-Bridge方式を採用した差動トランスでコイル及びエレクトロニクスはエポキシモールドされた完全密封型で耐環境性に優れ、全面磁気シールドがされています。
従来のIW10(有効ストローク4mm、8mm)シリーズに加え、IW101(有効ストローク5mm、10mm、15mm)を追加しました。
お客様のニーズに合わせて、より細かく選定できるようになりました。電源モジュールと組み合わせてお使いください。

IW101 Series写真

こんな方にオススメです

  • 差動トランス(LVDT)をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

励磁方式 AC 線形性 0.5%(オプション 0.25%)
使用温度範囲 -40℃~+85℃ 温度ドリフト ±0.01%/℃
耐衝撃 20G 耐振動 3G
保護規格 IP66 出力(OD15電源モジュール使用時) 900mV/mm(ストローク5mm)/900mV/mm(ストローク10mm)/670mV/mm(ストローク15mm)

型式

①有効ストローク(mm)
 5、10、15

②0.5(線形性0.5%:標準)/0.25(線形性0.25%:オプション)

③ブランク:スプリングなし(標準)
 T:スプリングリターン
 B:コアΦ3mm型(オプション)

外形寸法図

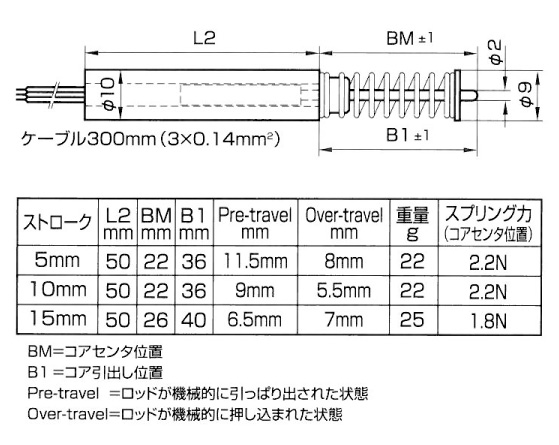

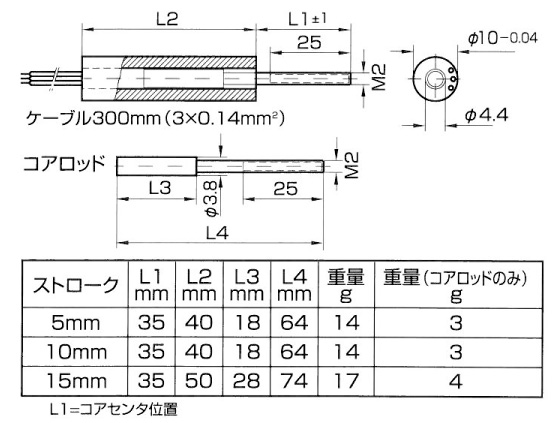

K(標準型[スプリングなし])   KT(スプリングリターン型)
拡大する 拡大する

【オプション】
K/KTシリーズともコネクタタイプ(円周方向)も御用意しています。お問い合わせください。

差動トランス

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
IW101 Series

独TWK社

カタログPDF

電圧または電流出力 5, 10, 15mm ±0.5%FS - - -40~85℃ 3G / 20G IP66
SX9W3

Sensorex社

カタログPDF

電圧または電流出力 ±1.5mm ±0.25%FS 理論的無限小 0.5%FS -40~125℃ 20G / 1000G IP65
SX12 Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±3~±150mm ±0.25%FS 理論的無限小 - -40~125℃ 12G / 1000G IP65
SX12V サーボジャッキ型

仏Sensorex社

カタログPDF

電圧または電流出力 ±12.5~±150mm ±0.3%FS 理論的無限小 - -40~100℃ 12G / 1000G 耐圧150bar
SX20E Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±12.5~±250mm ±0.25%FS 理論的無限小 - -55~150℃ - IP50
SX20R Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±10~±50mm ±0.3%FS 理論的無限小 - -40~235℃ - 600bar
SX27RV Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±30°~±60° ±0.25%FS(±30°)
±0.5%(±40°)
±1.5%FS(±60°)
- - -40~125℃ 10G / 200G IP54
SX20M Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±2.5~±150mm ±0.25%FS - - -40~150℃ 10G / 100G IP66
SX20ME Series

仏Sensorex社

カタログPDF

電圧または電流出力 ±10~±150mm ±0.25%FS - - -40~85℃ 10G / 100G IP66
IW250

独TWK社

カタログPDF

電圧または電流出力 20~200mm - - - -30~100℃ 6G / 20G -
IW255

独TWK社

カタログPDF

±10V ±10~±100mm ±0.5%FS - - -10~80℃ 6G / 20G -
ID36/90K

独TWK社

カタログPDF

電圧または電流出力 ±45° ±0.5%FS(±10°)
±1.0%FS(±30°)
±1.5%FS(±45°)
- - -10~60℃ 3G / 20G IP51
ID36/90

独TWK社

カタログPDF

電圧または電流出力 ±45° ±0.5%FS(±10°)
±1.0%FS(±30°)
±1.5%FS(±45°)
- - -20~80℃ 3G / 20G IP51
IT108

独TWK社

カタログPDF

電圧出力 ±2, ±4mm ±0.5%FS - - -20~80℃ 3G / 20G IP50
IW10

独TWK社

カタログPDF

電圧出力 ±2, ±4mm ±0.5%FS - - -55~120℃ 3G / 20G -
IW120

独TWK社

カタログPDF

電圧出力 ±6~±75mm ±0.5%FS - - -55~100℃ 3G / 20G IP66
