IW250差動トランス

差動トランス

IW250

IW250写真

信頼性の高いHalf-Bridge方式を採用した差動トランスで、コイル及びエレクトロニクスはエポキシモールドされた完全密閉型で耐環境性に優れ、全面磁気シールドがされています。

線形性は出荷に際し、一品ごとに検定されDC型については、アブソリュート・リニアリティ評価方式及びAC型については、最小二乗法に依って、その線形性が規定された高精度のものです。(0.5%及び0.25%)

他の諸特性については、DC型においてリップル0.025%FS及び0.05%FS、温度ドリフト0.01%FS/℃と格段に優れており、AEGテレフンケン、ダイムラーベンツ、デュポン、マンネスマン、マックスプランク研究所、シーメンス、フォルクスワーゲン、BBCなどヨーロッパを代表する企業で実証済みです。

DC型差動トランス及び電源モジュールは全て短絡防止回路、電源極性誤配線防止回路付で安全なものとなっています。

差動トランス（LVDT）をお探しの方

特長・機能
仕様
同カテゴリ製品との比較

仕様

センサー型式	直線	励磁方式	DC
ストローク	20～200mm	精度	0.5%（オプション0.25%）
供給電圧	23～32VDC	消費電流	45mA 出力電流20mAのとき
出力信号	0～20mA（オプション4-20mA）	負荷抵抗	0～1000Ω
リップル	0.005mApp	周波数特性	100Hz
出力変動	0.01mA(電源変動1V) 0.01mA(負荷変動200Ω)	温度ドリフト	0.002mA/K
安定時間	15分	励磁周波数	10kHz±10%
動作温度	-10℃～+80℃	保存温度	-30℃～+100℃
耐衝撃	20G	耐振	5～60Hz/0.3mmpp
許容加速度	6G(常時)

■明記ない限り±20℃、±15VDC（供給電圧）でのデータである。

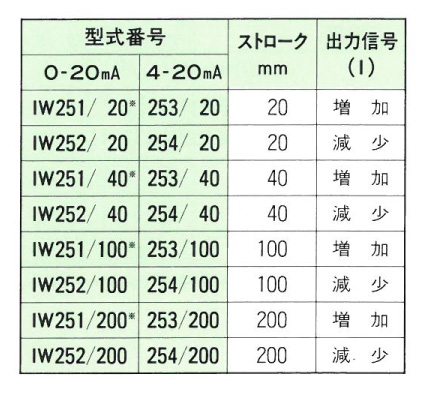

型式

※印：標準品

（1）コアーがコネクター側へ移動したときの出力変化を示す。

■オプション

IW250/・・T：スプリングリターン式ストロークmax100mm

IW250/・・KV：プッシュロッド側ユニバーサルジョイント

IW250/・・KFN：プッシュロッド側ユニバーサルジョイントおよびスリーブ、ロッドガイド付

IW250/・・KHN：リヤーエンド側（コネクタ側）ユニバーサルジョイント

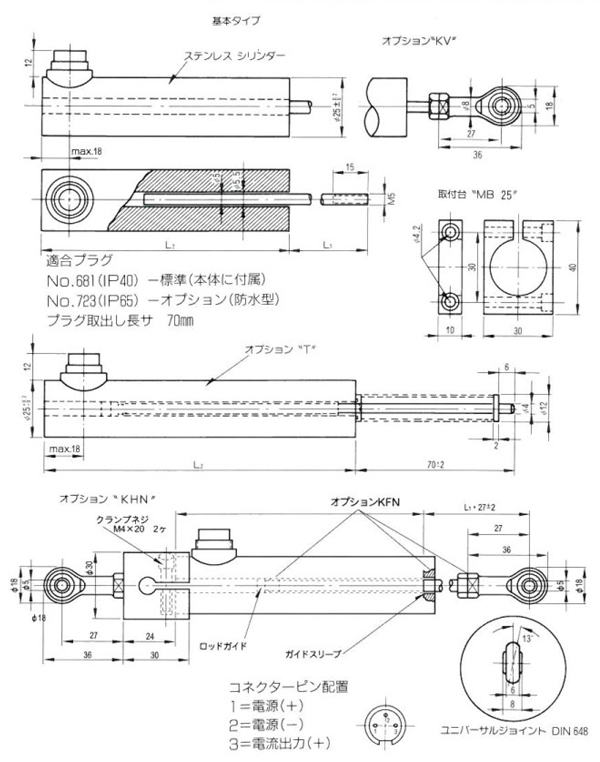

外形寸法図

差動トランス

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
IW250 独TWK社カタログPDF	電圧または電流出力	20～200mm	-	-	-	-30～100℃	6G / 20G	-
IW101 Series 独TWK社カタログPDF	電圧または電流出力	5, 10, 15mm	±0.5%FS	-	-	-40～85℃	3G / 20G	IP66
IW255 独TWK社カタログPDF	±10V	±10～±100mm	±0.5%FS	-	-	-10～80℃	6G / 20G	-
ID36/90K 独TWK社カタログPDF	電圧または電流出力	±45°	±0.5%FS（±10°） ±1.0%FS（±30°） ±1.5%FS（±45°）	-	-	-10～60℃	3G / 20G	IP51
ID36/90 独TWK社カタログPDF	電圧または電流出力	±45°	±0.5%FS（±10°） ±1.0%FS（±30°） ±1.5%FS（±45°）	-	-	-20～80℃	3G / 20G	IP51
IT108 独TWK社カタログPDF	電圧出力	±2, ±4mm	±0.5%FS	-	-	-20～80℃	3G / 20G	IP50
IW10 独TWK社カタログPDF	電圧出力	±2, ±4mm	±0.5%FS	-	-	-55~120℃	3G / 20G	-
IW120 独TWK社カタログPDF	電圧出力	±6～±75mm	±0.5%FS	-	-	-55～100℃	3G / 20G	IP66
