DC-Q-L

MELSEC-Qビルドイン GMRセンサ用ユニット

（製造/販売元：JCC）

本ユニットは、三菱電機㈱殿製シーケンサMELSEC-Qシリーズ用のGMR変換器ユニットです。インダクト・シヌソイダルエンコーダ（GMRシリーズ）を最大2軸まで接続できます。検出器で検出した信号変換回路にてデジタル変換します。各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。

【特徴】

①対応PLC：MELSEC-Q用のI/Oユニットとして、Qバスに接続可能。

②適合検出器：本モジュールは、GMRシリーズに適合。

③センサ値：基準ピッチ内（25.6mmまたは51.2mm）の位置をアブソリュート

　　　　　　　　方式により13bitの高分解能で検出。基準ピッチ数をカウントし、

　　　　　　　　連続した32ビットのセンサ値として検出。

④現在値設定機能：CPUのY出力により設定した現在値に変更可能。

⑤スケーリング機能：検出した現在値を0.1mm単位などに単位変換して読み

　　　　　　　　　　　　　出すことが可能。

⑥上下限リミット検出機能：設定した上下限値に対し、リミット出力。

⑦外部プリセット機能：外部信号により、設定した現在値に変更可能。

⑧パルス出力機能（型式オプション）：外部にA/B相パルスを出力。

⑨自己診断機能（RAS機能）：次の4つの異常を検知します。センサ未接続、

　内部ハードウェア異常、センサ用内部電源の電圧低下、センサデータ異常

⑩RoHS指令対応

☆GMRシリーズのカタログは別途ご請求下さい。

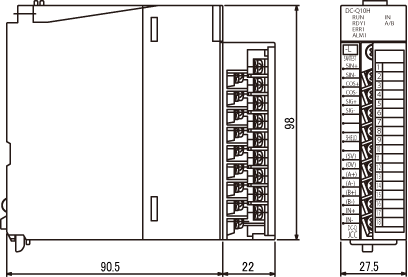

位置検出軸数	DC-Q10(H)-L：1軸 DC-Q10(H)-LP：1軸 DC-Q20(H)-L：2軸
位置検出方式	セミアブソリュート方式
分解能	6.25μm（51.2mm÷8192）
サンプリング周期	1ms
I/O占有点数	インテリ32点
内部消費電流	0.7A（5VDC）
機能	現在値検出（スケーリング機能付）現在値設定（外部プリセット機能付）上下限検出 RAS機能
ケーブル長	最大200m（標準）最大100m（耐熱ロボット）最大200m（KPEV-S）
使用温度範囲	0℃～+55℃
保存温度範囲	-25℃～+75℃

①位置検出軸数
　1：1軸、2：2軸

②用途
　ブランク：FA用、H：鉄鋼用

③センサ型式
　L：GMR2, GMR3

④オプション（1軸のみ）
　ブランク：オプション無
　P：パルス出力有り
