磁歪式リニアセンサ

フレキシブルロッド/耐圧ロッド（70MPa） シリーズ
GYSE-A-FX6 プローブ

GYSE-FXシリーズはロッド部材質をを従来のステンレスではなく、PTFEを使用しています。

ロッド部に柔軟性を持たせた構造となっていますので、

曲線状での位置検出が実現可能です（最小曲げ半径200mm）。

センサ内部はGYSEシリーズを使用しているため、高精度な検出が可能です。

最大ストロークは7500mmです。

また別売の機器（ソフト付き）（型式：GPM）により客先でゼロ/フルスケール点の調整、

及び出力方向の変更が可能です。

出力はアナログ出力（0-10V、4-20mA）、SSI出力、A/B相パルス、ProfibusDPから

お選び頂けます。

CEマーキング

ノイズキャンセル

GPM設定

＜ダウンロードファイル＞

・GY総合カタログ「GY22-017J」（日本語）：108ページ、109ページ

・取説（日本語）：2022年 2月24日 第13版

・GY総合カタログ「GY22-017E」（英語）：108ページ、109ページ

・取説（英語）：2021年6月3日 第9版

GYSE-A-FX6 プローブ写真

こんな方にオススメです

  • 円弧上の計測をお考えの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

フレキシブルロッド

ロッド部に柔軟性を持たせた構造となっていますので、
曲線状での位置検出が実現可能です（最小曲げ半径200mm）。

パラメータの自由設定

別売の機器（ソフト付き）（型式：GPM）により、
パソコンから客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下 Typ. 分解能 16bit（65536）
繰返し精度 ±0.001%FS以下 温度特性 ±20ppmFS/℃以下
出力形式 アナログ出力 位置出力（標準） 0～10V（負荷電流Max.5mA、
負荷抵抗Min.2kΩ）、
または4～20mA（負荷抵抗Max.500Ω）
速度出力
（オプション）		 ±10V（負荷電流Max.5mA、
負荷抵抗Min.2kΩ）、
または4～20mA（負荷抵抗Max.500Ω）		 警報出力 オープンドレイン　50V　0.1A
（マグネット脱落時）
供給電源 +24（±2）VDC（80mA） サンプリング周波数 標準 1kHz（ロッド全長 1300mmまで）
使用温度範囲 0℃～+65℃ 保存温度範囲 -20℃～+65℃
耐振 3G（または 40Hz 1mmpp） 耐衝撃 10G（2msec）
保護規格 IP67
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のセンサに適用されます。
　300mm未満のセンサは300mmのセンサ仕様と同等になります。
・GYSE（ロッド型）プローブ同様、出力はインクリメンタル、SSI、ProfibusDP、コントローラ別置きタイプにも対応できます。

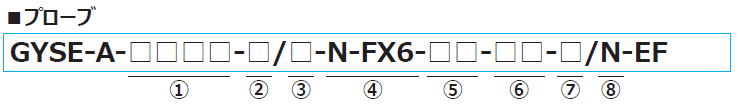

型式

①有効ストローク
　15～7500mm


②根元デッドゾーン
　50：50mm（標準）
　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
　□：70mm/90mm/100mm（標準）
　　・⑤で指定するマグネット（フロート）で標準寸法が決まります。
　

□先端DZマグネットフロート
7070mmM2PN,M0SM,M0LM,
M3, M11N, BA		F25N,F28N
9090mmF28S,F30S
100100mmT144,T163F40S,F42S,F50S,F54S

　□：□mm（ご相談下さい。）
　　・マグネット（フロート）との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
　N-FX6：M18xP1.5、フレキシブルロッド径Φ6


⑤組合せマグネットまたはフロート
　

マグネットフロート
M2PN：No.2PN（標準）
M0SM：No.ΦSPM
M0LM：No.ΦLPM
M3：No.3
M11N：No.11N
T144：No.T14-M4
T163：No.T16-M3
BA：No.2KYN-17-LG
MG□：上記以外のマグネット		F28S：Φ28SUS316L
F30S：Φ30SUS316L
F40S：Φ40SUS316（B）
F42S：Φ43SUS316L
F50S：Φ50SUS316L
F54S：Φ54SUS304
F25N：RF-A10
F28N：RF-A6
FL□：上記以外のフロート

　・マグネットはマグネット分類「GG」からお選び下さい。
　・上記以外のマグネット/フロートは、別途ご相談下さい。
　・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
　　マグネット/フロートが必要な方は、別途ご注文下さい。


⑥ケーブル取出し
　8P：コネクタ型(M12-8pin)
　△G□F：ケーブル直出し/ケーブル端切放し型
　△G□A：ケーブル直出し/ケーブル端中継コネクタ付き
　　　（□：ケーブル長さ（m）入力、Max.10m）
　　　（△：ケーブル種類　S:標準、H：耐熱：R：耐屈曲、UL：cUL対応）
　CN：従来コネクタ型(オプション109頁を御参照下さい)
　(*)延長ケーブルを用いた場合、
　 電圧出力：センサケーブル（m）＋延長ケーブル（m）≦10m
　 電流出力：センサケーブル（m）＋延長ケーブル（m）≦100m
　・コネクタ付ケーブルや延長ケーブルは、「こちら」からお選び下さい。
　・相コネクタは付属致しません。
　　相コネクタが必要な場合には別途ご指示願います。
　　（ストレートコネクタもしくはL型コネクタを選択できます）


⑦位置出力（OUT1）
　AD：0～10V（ロッド先端へ移動時、増加動作）
　AR：10～0V（ロッド先端へ移動時、減少動作）
　BD：4～20mA（ロッド先端へ移動時、増加動作）
　BR：20～4mA（ロッド先端へ移動時、減少動作）
　CD□□：バイポーラ出力（-□～+□V）
　　　　　（例えば CD10：-10～10V）
　CR□□：バイポーラ出力（□～-□V）
　　　　　（例えば CR10：10～-10V）
　V Z/F：指定値電圧
　　　　　（例えば V1/5：1～5V、V9.5/0.5：9.5～0.5V）
　I Z/F：指定値電流
　　　　　（例えば I5.2/20：5.2～20mA、I18/5：18～5mA）
　【Z=ゼロ点（根元）の出力値、F=フルスケール点（先端）の出力値】


⑧アナログ出力の追加オプション（OUT2）
　・N：オプション不要（標準）
　・位置出力の場合：⑦から選択
　・速度出力の場合（注1）
　　VA[　　]：±10V
　　WB[　　]：4～20mA
　　[　　]：最大速度（1.00～999mm/sec）
　　　　　　＜有効数字3桁、小数点はRで表記＞

（注1）
　VAはマグネット停止時に0V、プローブ先端へ移動時に+10Vです。
　（プローブ根元へ移動時に-10Vです。）
　WBはマグネット停止時に4mA、移動方向に関係なく最大速度時に20mAです。

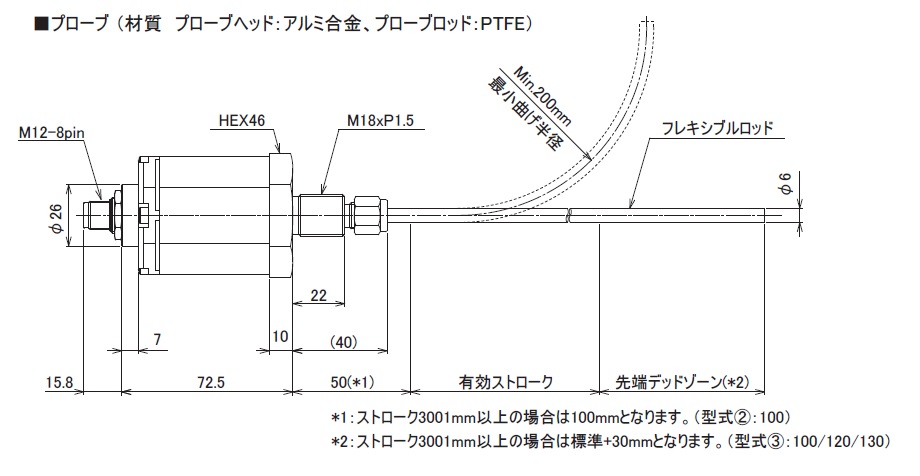

外形寸法図

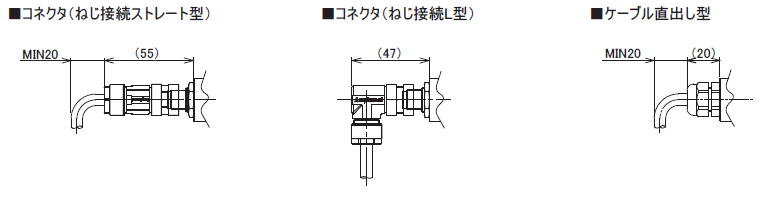

プローブ   コネクタ   結線表
拡大する 拡大する 拡大する

　※コネクタ型の場合は従来品と形状が異なります。従来品（レモ）をお求めの場合は115頁をご確認下さい。
　・使用コネクタ(M12-8pin)：アンフェノール製（材質：グラスファイバー 強化ナイロン）
　※コネクタ型の場合は従来品と形状が異なります。
　　従来品をお求めの場合は115頁を御参照下さい。
　・アナログ出力型のケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

フレキシブルロッド/耐圧ロッド（70MPa） シリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYSE-A-FX6 プローブ

サンテスト

カタログPDF

 電圧
電流		 15～7500mm ±0.025%FS 16bit（65336） ±0.001%FS -20～75℃ 3G / 10G IP67
GYRHP-MRA

サンテスト

カタログPDF

 電圧
電流		 15～1000mm ±0.025%FS 0.1mm ±0.1mm -20～+80℃ 20G / 100G IP67, IP68,
IP69K
GYRHP-MR6

サンテスト

カタログPDF

 別置きコントローラによる 15～1000mm ±0.025%FS Min.1μm ±0.001%FS -20～+80℃ 20G / 100G IP67, IP68,
IP69K
