磁歪式リニアセンサ

磁歪式リニアセンサ

フレキシブルロッド/耐圧ロッド(70MPa) シリーズ
GYRHP-MRA

従来のGYシリーズと異なり、ヘッド部やロッド部の再設計により耐圧70MPaを達成。

標準の保護規格はIP67ですが、水没仕様(IP68)やケーブルコンジット接続型(IP69K)の

オプションを選択することが可能です。

コントローラ一体型で電圧または電流を出力します。

別売の機器(ソフト付き)(型式:GPM)により客先でゼロ/フルスケール点の調整および

出力方法の変更が可能です。

ノイズキャンセル

GPM設定

<ダウンロードファイル>

・GY総合カタログ「GY20-015J」:95~97ページ

・取説(日本語):2018年3月28日 第6版

GYRHP-MRA写真

こんな方にオススメです

  • 超高圧(70MPa)の油圧シリンダーに内蔵できるセンサをお探しの方
  • ケーブルコンジット(保護管)取付の磁歪(GY)センサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

パラメータの自由設定

別売の機器(ソフト付き)(型式:GPM)により、パソコンから 客先でゼロ/フルスケール点の調整、出力方向の変更が可能です。

性能

仕様

線形性 ±0.025%FS以下 分解能 0.1mm以下
繰返し精度 ±0.1mm以下 温度特性 ±20ppmFS/℃以下
電圧出力 0~10V または 10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mA または 20~4mA
(負荷抵抗Max.500Ω)
警報出力 オープンドレイン 50V 0.1A
(マグネット脱落時)
供給電源 +24V(±2)VDC(60mA)
サンプリング周波数 1kHz(ストローク1000mmまで) 耐圧 70MPa(プローブロッド部)
使用温度範囲 -20℃~80℃ 保存温度範囲 -40℃~80℃
耐振 20G(10~100Hz) 耐衝撃 100G(2ms)/800G(SRTオプション)
保護規格 IP67, IP68, IP69K
オプション品 GPM設定器

・上記精度は有効ストローク300mm以上のプローブに適用されます。
・300mm未満のセンサは300mmのプローブ仕様と同等になります。

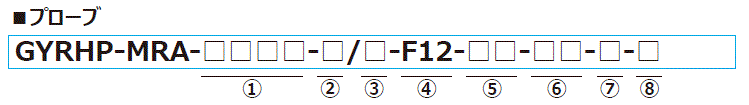

型式

①有効ストローク
 15~1000mm


②根元デッドゾーン
 S:50mm(標準)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


③先端デッドゾーン
 S:70mm(⑤がBAの場合)、100mm(⑤がT163の場合)
 mm(ご相談下さい。)
 ・マグネットとの組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
 F12:耐圧フランジ型、ロッド径Φ12(標準)


⑤組合せマグネット
 BA:No.2KYN-17-LG(標準)
 T163:T16-M3
 ・上記以外のマグネットは、別途ご相談下さい。
 ・この型式はプローブと組合せるマグネットを指定するのみです。
  マグネットが必要な場合は、別途ご注文下さい。


⑥ケーブル取り出し
 ○△G◇F:ケーブル直出し/ケーブル端切放し型(標準)
 ○△G◇A:ケーブル直出し/ケーブル端中継コネクタ付き
 WP3G◇F:水没ケーブル直出し/ケーブル端切放し型
 WP3G◇A:水没ケーブル直出し/ケーブル端中継コネクタ付き

  ○:取り出し種類(S:標準、C:コンジット接続型)
  △:ケーブル種類(S:標準、H:耐熱、R:耐屈曲)
  :ケーブル長(m)、Max.10m(*)
  ◇:ヘッド形状(L:ラジアル型、S:アキシャル型)

  (*)延長ケーブルを用いた場合、
    電圧出力:プローブケーブル(m)+延長ケーブル(m)≦10m
    電流出力:プローブケーブル(m)+延長ケーブル(m)≦100m


⑦出力形式
 AD:0-10V(ロッド先端へ移動時、増加動作)
 AR:10-0V(ロッド先端へ移動時、減少動作)
 BD:4-20mA(ロッド先端へ移動時、増加動作)
 BR:20-4mA(ロッド先端へ移動時、減少動作)
 V Z/F:指定値電圧(例えばV1/5:1-5V)
 I Z/F:指定値電流(例えばI5.3/20:5.2-20mA)
 【Z=ゼロ点(根元)の出力値、F=フルスケール点(先端)の出力値】


⑧オプション
 無記入:オプション不要
 SRT:耐衝撃オプション

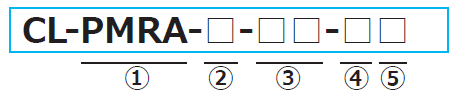

①接続型センサ型式
 HPMRA:GYRHP-MRA


②ケーブル種類
 S:標準
 H:耐熱
 R:耐屈曲
 W:水没


③ケーブル長(m)


④センサ側ケーブル処理
 F:切放し
 S:ストレートコネクタ


⑤コントローラ側ケーブル処理
 F:切放し
 A:中継コネクタ

外形寸法図

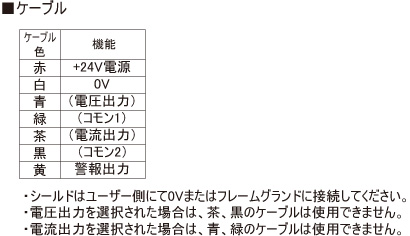

ラジアル   アキシャル   結線表
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「GG」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ケーブル長は電圧出力型10m、電流出力型100mを目安にご使用下さい。

フレキシブルロッド/耐圧ロッド(70MPa) シリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYRHP-MRA

サンテスト

カタログPDF

電圧
電流
15~1000mm ±0.025%FS 0.1mm ±0.1mm -20~+80℃ 20G / 100G IP67, IP68,
IP69K
GYRHP-MR6

サンテスト

カタログPDF

別置きコントローラによる 15~1000mm ±0.025%FS Min.1μm ±0.001%FS -20~+80℃ 20G / 100G IP67, IP68,
IP69K

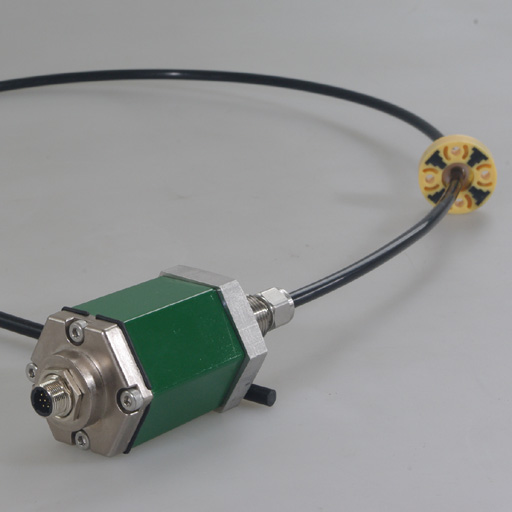

GYSE-A-FX フレキシブルロッド

サンテスト

カタログPDF

電圧
電流
15~7500mm ±0.025%FS 16bit(65336) ±0.001%FS -20~75℃ 3G / 10G IP67

磁歪式リニアセンサ

製品名 - - - - - - - -
GYRHP-MRA

サンテスト

カタログPDF

電圧
電流
15~1000mm ±0.025%FS 0.1mm ±0.1mm -20~+80℃ 20G / 100G IP67, IP68,
IP69K
GYKMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~2500mm ±0.025%FS (アナログ出力)
16bit
(デジタル出力)
Min.1μm
±0.001%FS 0~65℃ 3G / 10G IP53, IP64,
IP65
