GKS
＜生産中止品＞在庫が少しございます。弊社までお問い合わせ下さい。

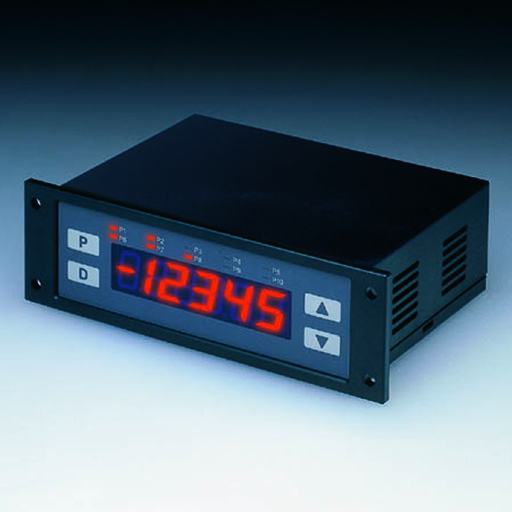

GYセンサープローブと直接接続できる7セグメントLED表示器付きデジタル出力型コントローラです。
出力はシリアル（標準）及びパラレル（オプション）の2種類を用意しております。組合せプローブは、GYcRS、GYMR5、GYFRS、GYKM-RSです。
表示は標準の0.1mm単位の他、スケーリング機能により、％、インチ等の設定も可能です。またポイント出力信号（オープンコレクタ）を10点まで設定できます。
- 計測用の表示器をお探しの方
- 6桁の表示器をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 表示 | 6桁、赤色7セグメントLED、文字高さ15mm 表示範囲：-99999～999999 小数点位置：任意設定 |
スケーリング機能 | ％、インチ等に設定可能 | |
|---|---|---|---|---|
| 組合せプローブ | GYcRS、GYMR5、GYFRS、GYKM-RS[注1] | 供給電源 | +12V～+24VDC ±10% 4W以下 | |
| プリセット | 1点設定可能 | シリアル出力（標準） | RS232CまたはRS485 | |
| パラレル出力[注2] | BCD/バイナリ/グレイ（切替可能） | サンプリング周波数 | 30～100Hz （ポイント出力動作状態により異なる） | |
| ポイント出力 | オープンコレクタ 30V 20mA以下 10点 | 使用温度範囲 | 0℃～+45℃ | |
| 保存温度範囲 | -20℃～+70℃ | 湿度範囲 | 20～90%RH（結露なきこと） | |
| 重量 | GKS-01-SN･･･約330g／GKS-01-SP･･･約380g |
■[注1]組合せプローブは次の通りです。GYcRS、GYMR5、GYFRS、GYKM-RS
■[注2]パラレル出力はメーカーオプションです。あらかじめご指定下さい。
型式
■出力
SN：シリアル出力のみ（標準）
SP：パラレル出力付き[注2]
※それぞれ出力コネクタが付属します
[注2]パラレル出力はメーカーオプションです。あらかじめご指定下さい。

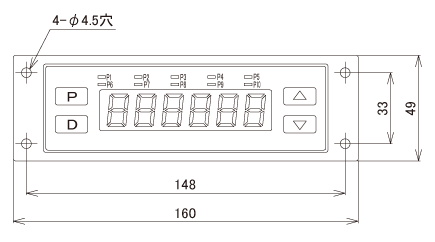

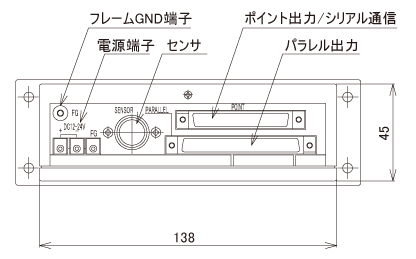

外形寸法図
|
|
|
||||
|
|
|
|
ケース材質：ABS樹脂（ガラス繊維入り）
表示器
| 製品名 | 表示 | 文字高 | 表示精度 | 入力信号 | 入力分解能 | 入力計測間隔 | 警報出力 | 供給電源 |
|---|---|---|---|---|---|---|---|---|
|
6桁、赤色7セグメントLED -99999～999999 |
15mm | - | GYcRS、GYMR5、GYFRS、GYKM-RS | - | 30～100Hz | オープンコレクタ 30V 20mA以下 10点 | +12V～+24VDC ±10% 4W以下 |
|
5桁 赤色LED -9999～99999 |
14mm | ±0.1%FS±1digit | 4～20mA | 約1/22000 | 約20ms | リレーc接点×2 DC30V 2A |
DC24V±10% |
|
7桁 -9999 999～9999 999 |
- | - | (1)A/B相パルス,ラインドライバ（カウンタ周波数500kHz） (2)A/B相パルス,PushPull (3)SSI |
- | - | なし（標準） あり（オプション） |
DC24V±10% |
