サンテスト株式会社

表示器

表示器
ST-SP323-5

・5桁表示

・センサ4~20mA入力
・供給電源DC24V
・オプションで4~20mA出力可能
・警報出力リレーC接点2点付き
・センサ用電源DC24V付き(150mA)
・リニアライズ演算機能付き


※オプションで接点出力8点まで可能(その場合アナログ出力不可)
※AC100V型もご用意できます


<ダウンロードファイル>
・GY総合カタログ「GY20-015J」:105ページ

ST-SP323-5写真

こんな方にオススメです

  • 計測用の表示器をお探しの方
  • アナログの表示器をお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

リニアライズ演算補正機能付き

21ポイントの実数値を設定することで、様々な形状のタンクでも、正確な表示が可能

仕様

計測方式 A/D変換方式 分解能:約1/22000
入力計測間隔:約20ms
表示 赤色LED5桁 文字高:14mm
-9999~99999
表示精度 ±0.1%FS ± 1digit リニアライズ演算 20折線(21ポイント設定)
※入力%に対し表示値を実数設定
入力信号 4~20mA 警報出力 リレーc接点×2(Max.2A)
定格AC250V 0.3A または DC30V 2A
アナログ出力(オプション) 4~20mA(負荷抵抗 Max.500kΩ)
精度:表示値に対し±0.1%FS
温度特性:±50ppm/℃(0~50℃)
出力応答:約1ms 分解能:最大1/55000
供給電源 DC24V±10%
消費電力 約10W以下 使用温湿度範囲 0~50℃ 30~80%RH(但し結露しないこと)

・オプションで、接点出力を8点まで増やすことが可能です。
 (その場合、アナログ出力は対応できません。)
・供給電源AC100V型もご用意しております。

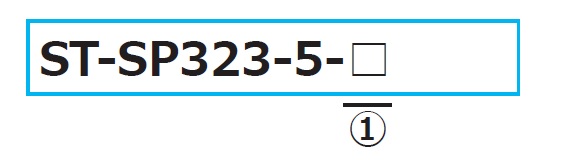

型式

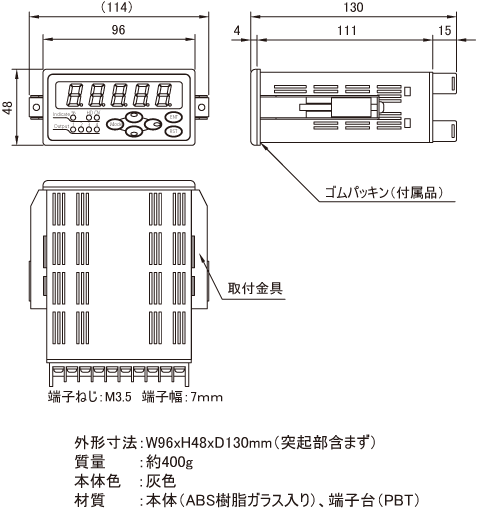

外形寸法図


拡大する

表示器

製品名 表示 文字高 表示精度 入力信号 入力分解能 入力計測間隔 警報出力 供給電源
ST-SP323-5

サンテスト

カタログPDF

5桁
赤色LED
-9999~99999
14mm ±0.1%FS±1digit 4~20mA 約1/22000 約20ms リレーc接点×2
DC30V 2A
DC24V±10%
MA10/4

独SIKO社

カタログPDF

7桁
-9999 999~9999 999
- - (1)A/B相パルス,ラインドライバ(カウンタ周波数500kHz)
(2)A/B相パルス,PushPull
(3)SSI
- - なし(標準)
あり(オプション)
DC24V±10%
