電磁比例弁用デジタルアンプ

電磁比例弁用デジタルアンプ
VAC(バック) シリーズ.

(比例弁の調整に苦労している方必見!)

流量制御弁、圧力制御弁、方向流量制御弁など電磁比例弁用の駆動アンプです。
従来の比例弁アナログアンプでは、Null、Gainの調整に苦労していましたが、VACシリーズは、
ソレノイド電流をパソコンを使用して、簡単にデジタル設定することが可能です。
デジタル設定することで、出力を再現することが可能です。
出力は電流フィードバックしておりますので、油圧メーカー問わずでご使用頂けます。
(スプールの差動トランス(LVDT)フィードバックがある比例弁はご使用頂けません。)

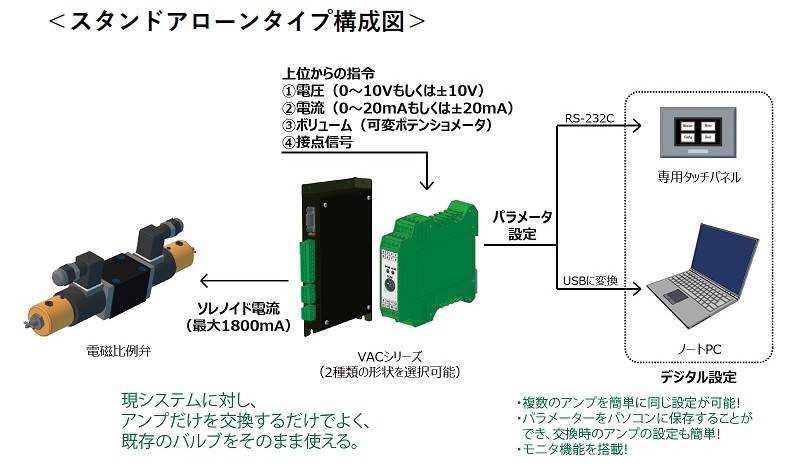

【スタンドアローン タイプ】
 ・VAC-V:電圧入力型、板金タイプ
 ・VAC-S:接点入力型、板金タイプ
 ・VAC-I:電流入力型、板金タイプ
 ・VAC-V-DIN:電圧入力型、コンパクトDINレールタイプ
 ・VAC-S-DIN:接点入力型、コンパクトDINレールタイプ
 ・VAC-I-DIN:電流入力型、コンパクトDINレールタイプ

 ・ソレノイドコイルの抵抗によって、VACの供給電源は、DC12V、DC24V、DC48V をご用意ください。
   (目安)コイル抵抗:20Ω以下:VACの供給電源24VDC
       コイル抵抗:20Ω以上:VACの供給電源48VDC
 ・専用のタッチパネルを使用して、モニタ及び各種設定が可能です。

【産業用ネットワーク対応 タイプ】
 ・IRDS-VA:弊社のリモートI/O製品の一つで、電磁比例弁を駆動できるモジュールです。
  産業用ネットワーク搭載のマスターモジュール(IRDM-*)とIRDS-VAを組合せることにより、上位機器
  (PLC、PC)とのデータ通信が可能となります。
  マスターモジュール1台にIRDS-VAは最大9台まで接続できます(つまり9台の比例弁駆動が可能)。

【特殊 タイプ】
 既存モデルから、電源電圧(個別⇒共用)、PCとの通信(D-sub/ミニDIN ⇒USB(Type-B))に機能変更し、
 更に下記の特徴を付加した製品となっています。
 ・VAC-PI-DIN:単ソレノイドの簡易フィードバック制御機能付き
 ・VAC-2C-DIN:単ソレノイドの2台制御

 下記のダウンロードファイルは、 VACについて簡単にまとめたものです。一度ご確認下さい。
  ①比例弁用デジタルアンプ
    :従来の油圧機器メーカーのアナログ比例弁アンプを、弊社のデジタル比例弁アンプ「VAC」に
     置き換えた場合のメリット
  ②フィールドバス対応比例弁アンプ
    :CC-Link, CC-Link IEフィールド, EtherNet/IP, EtherCAT, PROFIBUS経由で、直接比例弁を
     駆動するデジタルアンプ「IRDS-VA」
  ③デジタル比例弁アンプ指令方法
    :デジタル比例弁アンプ「VAC」への指令方法(電圧入力、接点信号、トリマ(可変抵抗)など)
  ④VAC_IRDS-VA_dither
    :デジタル比例弁アンプ「VAC」「IRDS-VA」のディザについて


【ダウンロード】

 ・カタログ(日本語):2020年3月17日 Ver.5(改訂版は作成中です)

 ・カタログ(英語):2020年4月27日 Ver.5(改訂版は作成中です

 ・設定用ケーブル選定表

VAC(バック) シリーズ.写真

こんな方にオススメです

  • 電磁比例弁のNULL、GAIN等の調整に苦労されている方
  • 精密ドライバーでの調整に苦労されている方
  • 別々の油圧メーカーのアンプを使用し、予備品管理に苦労されている方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

パソコンや専用タッチパネルを使用したディジタル設定

 ・従来のようにテスタで出電流値を確認しながら、トリマを回す必要はございません。
  (ただし、VAC-PI, -2C は、専用タッチパネルは使用不可です。)

各種モニタ機能の搭載

 ・I/Oの入出力状態、アナログ入力電流値、コイル出力電流値をパソコンもしくは
  専用タッチパネルでモニタ可能です。
  (ただし、VAC-PI, -2C は、専用タッチパネルは不可です。)
 ・スタンドアローンタイプは、専用タッチパネルにより、デジタル設定およびモニタ可能です。

性能

仕様

型式

電磁比例弁用デジタルアンプ

製品名 駆動
ソレノイド
軸数
入力信号 出力 電源電圧 簡易フィードバック
制御機能
使用温度範囲 形状 産業用ネットワーク
対応
VAC(バック) シリーズ.

サンテスト

カタログPDF

- - - - - - - -
VAC-2C-DIN

サンテスト

単ソレノイド
2軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプラ
0〜900mA
(DC12V,24V)
0〜700mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
-
VAC-PI-DIN

サンテスト

単ソレノイド
1軸
電圧入力:
0〜10V
電流入力:
0〜20mA
接点入力:
両極性フォトカプ
0〜1800mA
(DC12V,24V)
0〜1000mA
(DC48V)
<3電源対応>
DC12V
DC24V
DC48V
O 0℃〜50℃ コンパクト
DINレール取付
-
VAC-I-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
電流入力
±20mA
0~1800mA
(DC24V型)
0~1000mA
(DC48V型)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-I

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
電流入力
±20mA
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-S-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
接点DC24V
10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-V-DIN

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
電圧入力
±10V
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ コンパクト
DINレール取付
-
VAC-S

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
接点DC24V
10点
0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
VAC-V

サンテスト

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
電圧入力
±10V
0~1800mA
(DC12,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃~50℃ 板金型 -
IRDS-VA(VACカテゴリ)

カタログPDF

単ソレノイド
1軸
もしくは
両ソレノイド
1軸
上位PLCから 0~1800mA
(DC12V,24V)
0~1000mA
(DC48V)
<型式選択>
DC12V
DC24V
DC48V
X 0℃〜50℃ コンパクト
DINレール取付
IRDMモジュール
を通して
CC-Link
EtherNet/IP
PROFIBUS
その他
