VAC-PI-DIN電磁比例弁用デジタルアンプ
電磁比例弁用デジタルアンプ
VAC-PI-DIN
本製品は、簡易フィードバック制御機能付きの電磁比例弁用ドライバアンプです。
アナログ入力をフィードバック信号として、単ソレノイドの電磁比例弁を直接駆動する
ことで、クローズドループ制御を実施できます。
＜ VAC-PI の特長＞
① クローズドループ、オープンループの制御は、動作中でも切り替え可能
外部接点入力の切り替えにより、クローズドループの制御状態と、単に比例弁に一定電流を流す
制御状態（オープンループ）を選択できます。
② フィードバック信号を上位機器にスルー出力可能
フィードバックセンサを本製品に接続すると、スルー出力端子からセンサ信号と同じレベルの
信号がバッファ回路を経由し、上位機器にフィードバック信号を伝えることができます。
③ 専用 PC ソフト（IDM）によるデジタル設定 （ダウンロードはこちらから）
・モニタ機能：アナログ入力やソレノイド電流の値など、制御中にモニタできます。
・ホストコントロール機能：
外部接点入力やアナログ指令入力がなくても、擬似的にIDMから接点ONや、指令値入力が可能。
・パラメータ設定機能：
ソレノイドのNULL, GAIN設定や機能スイッチの設定のパラメータを設定が可能。
・パラメータファイ入出力機能：
設定したパラメータは、PC内にファイルとして保存することができ、パラメータの管理や
製品交換時の復旧に利用できます。
④ 電源電圧共用化
電源電圧は12V, 24V, 48Vいずれも使用することができます。
⑤ 制御 アラーム検出機能
制御中の偏差異常と発振異常を検知します。
（注）電磁比例弁は、単ソレノイドのみ対応で、両ソレノイドは不可です。
＜ダウンロードファイル＞
・カタログ（日本語）：2022年11月29日 Ver.6
・取説（日本語）：2024年2月14日 第4版
・取説（英語）：2024年2月14日 Ver..4
・CADデータ：VAC_cad.dxf
- 電磁比例弁の温度ドリフトに困っている方
- 電磁比例弁とアナログ出力センサを用いて、簡易的なフィードバック制御を希望する方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
パソコンのUSB（Type-B）通信を利用したデジタル設定
PI制御のGAINなどの各種パラメーターの調整が可能です。
（注）専用タッチパネルの対応はありません。

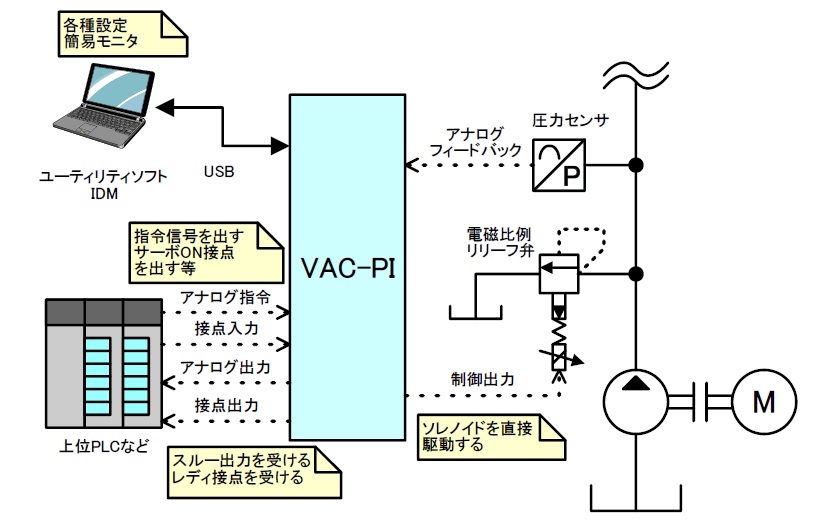

VAC-PI を利用した構成例
元圧電磁比例リリーフ弁を駆動するソレノイド電流で調節するとき、そのリリーフ圧を
アナログ出力付きの圧力センサで受けて、本製品にフィードバックします。
性能
仕様
| 入力方式 | 電圧入力 電流入力 接点入力 |
入力信号 | 電圧入力：0〜10V （入力ｲﾝﾋﾟｰﾀﾞﾝｽ: 16kΩ） 電流入力：0〜20mA （入力ｲﾝﾋﾟｰﾀﾞﾝｽ: 240Ω） 接点入力：両極性ﾌｫﾄｶﾌﾟﾗ （DC12V〜24V, ±10％） |
|
|---|---|---|---|---|
| 出力 | 0〜1800mA（DC12,24V） 0〜1000mA（DC48V） ただし、実際に流せる電流はコイル抵抗や 供給電源に依存します。 |
電源電圧 | DC 12V，24V，48V（いずれも±10%） | |
| 消費電流 | 2.2A max. （DC12V, 24V） 1.4A max.（DC48V） ※ソレノイド駆動電流を含む |
通信ポート | USB（Type-B） | |
| 使用温度範囲 | 0〜50℃ | 保存温度範囲 | -25〜75℃ | |
| 重量 | 300g 以下 | 外径寸法 | 22.5(W) × 99(D) × 114(H) （突起部含まず） |
型式
VAC：VACシリーズ
PI：簡易フィードバック制御機能付き
①入力タイプ
V：電圧入力
（もしくは トリマポテンショ）
I：電流入力
S：接点入力
②フィードバック入力仕様
V：電圧入力（0〜10V）
I：電流入力（0〜20mA）
＜別途必要（設定用ケーブル）＞
・USBケーブル（Type A - Type B）

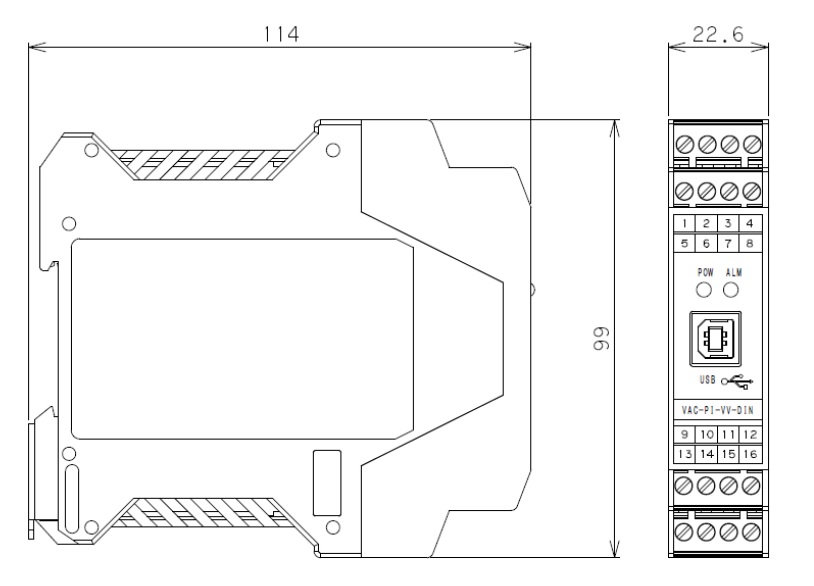

外形寸法図

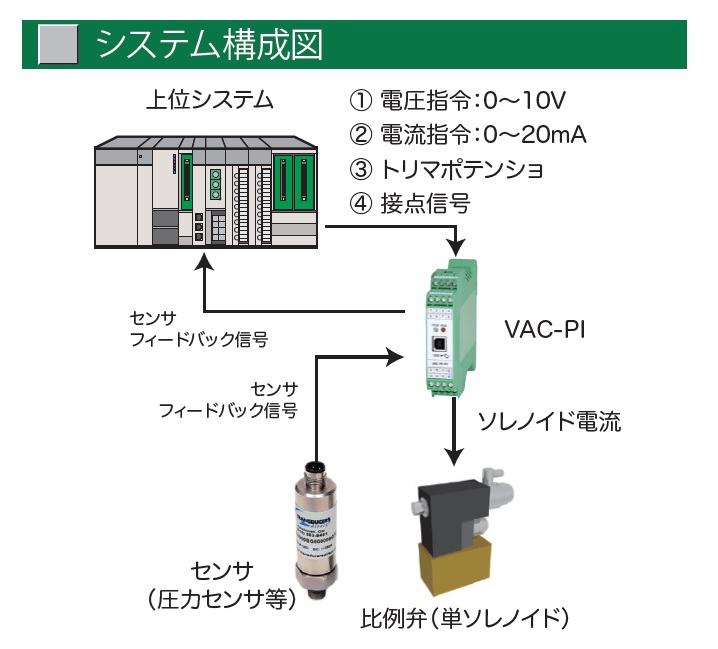

| 外形図 | システム構成図 | |||||
|---|---|---|---|---|---|---|
|
|
|||||
|
|
|
電磁比例弁用デジタルアンプ
| 製品名 | 駆動 ソレノイド 軸数 |
入力信号 | 出力 | 電源電圧 | 簡易ﾌｨｰﾄﾞﾊﾞｯｸ 制御機能 |
使用温度範囲 | 形状 | 産業用ﾈｯﾄﾜｰｸ 対応 |
|---|---|---|---|---|---|---|---|---|
|
単ソレノイド 1軸 |
電圧入力： 0〜10V 電流入力： 0〜20mA 接点入力： 両極性ﾌｫﾄｶﾌﾟ |
0〜1800mA (DC12V,24V) 0〜1000mA (DC48V) |
＜3電源対応＞ DC12V DC24V DC48V |
O | 0℃〜50℃ | コンパクト DINレール取付 |
- |
|
- | - | - | - | - | - | - | - |
|
単ソレノイド 2軸 |
電圧入力： 0〜10V 電流入力： 0〜20mA 接点入力： 両極性ﾌｫﾄｶﾌﾟﾗ |
0〜900mA （DC12V,24V） 0〜700mA （DC48V） |
＜3電源対応＞ DC12V DC24V DC48V |
X | 0℃〜50℃ | コンパクト DINレール取付 |
- |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
電圧入力 0~10V or ±10V |
0～1800mA （DC12V,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | コンパクト DINレール取付 |
- | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
電流入力 0~20mA or ±20mA |
0～1800mA （DC24V型） 0～1000mA （DC48V型） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | コンパクト DINレール取付 |
- | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
接点DC24V 最大 10点 |
0～1800mA （DC12V,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | コンパクト DINレール取付 |
- | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
電圧入力 0~10V or ±10V |
0～1800mA （DC12,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | 板金型 | - | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
電流入力 0~20mA or ±20mA |
0～1800mA （DC12V,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | 板金型 | - | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
接点DC24V 最大 10点 |
0～1800mA （DC12V,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃～50℃ | 板金型 | - | |
| 単ソレノイド 1軸 or 両ソレノイド 1軸 |
上位PLCから | 0～1800mA （DC12V,24V） 0～1000mA （DC48V） |
＜型式選択＞ DC12V DC24V DC48V |
X | 0℃〜50℃ | コンパクト DINレール取付 |
IRDMﾓｼﾞｭｰﾙ を通して CC-Link EtherNet/IP PROFIBUS その他 |
