レーザ距離計
レーザ距離計

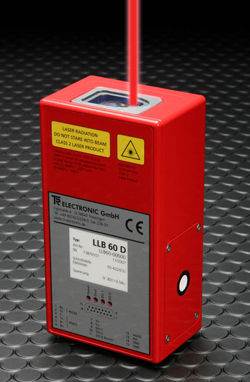

LLB-65-D
指定の反射板が不要なレーザー式距離計です。ターゲットの平面にレーザービームを当てその反射ビームの位相差からターゲットまでの距離(0.05m〜60ｍ)を測定します。有色の流体の液面計としても使用可能です。
出力はRS422／RS232及び0／4-20mAです。
- 専用反射板が不要なレーザー距離計をお探しの方
- 長距離計測のレーザー距離計をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| レンジ | 0.05m～60m | 出力 | デジタル RS422／RS232 アナログ 0／4～20mA（負荷抵抗 Max.500Ω） |
|
|---|---|---|---|---|
| 分解能 | デジタル 1mm アナログ 13bit相当 |
精度 | デジタル ±1.5mm(2σ)常温・室温（アナログ出力の場合は出力段のコンバータの分解能による) | |
| 電源 | +12～27VDC(Max.0.5A、+24V時0.2A) | レーザー | 可視／赤色クラスII | |
| 寿命 | 50000時間(20℃) | 出力更新 | 0.2～4秒 | |
| 接点信号 | 1点または2点オープンドレイン | エラー信号 | 1点オープンドレイン | |
| 使用温度範囲 | -10℃～45℃ | 保存温度範囲 | -40℃～70℃ | |
| 結露 | 不可 | ターゲット | 平面(透明や濃い色は不可) | |
| 保護構造 | IP65(コネクタ部は除く) | オプション | ケーブル直出し型、反射ミラー（ビーム方向変更）、15P Dsub用コネクタカバー、90°アングルブロックなど |
注）
1.指定反射板を使用する場合は最大500mまで測定できます.
2.アナログ出力は任意の距離を0/4-20mAに設定が可能です｡
3.使用温度範囲：-40℃～+45℃の低温用オプションも用意しております｡
4.IDEC製HG1F-SB22YF-S (推奨表示器)と接続し1mm単位の表示が可能です｡
(表示部サイズ147mmx76mm) (最小表示0.1mm)

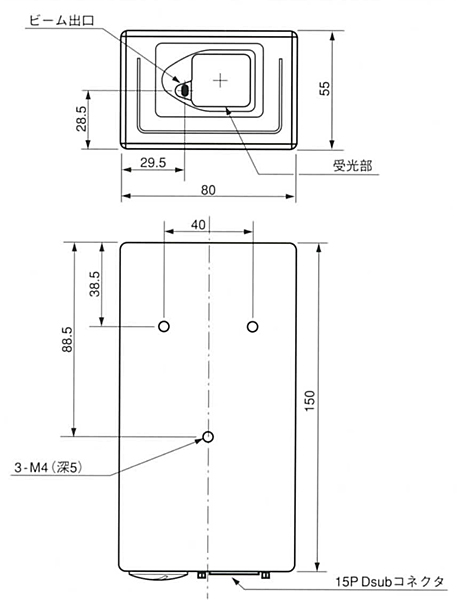

外形寸法図
|
||||||
|
|
レーザ距離計
| 製品名 | 専用反射板 | 測定範囲 | レーザー | 出力 | 線形性 | 分解能 | 出力更新 | 使用温度範囲 |
|---|---|---|---|---|---|---|---|---|
|
無し （65m以上は、専用反射板が必要） |
65m （専用反射板使用時：500mまで可能） |
可視/赤色クラスⅡ | デジタルRS422 / RS232 アナログ4～20mA |
±1.5mm | デジタル 1mm アナログ 13bit相当 |
0.2～4秒 | -10℃～45℃ |
|
必要 | 125m,175m | 可視/赤色クラスⅡ | SSI （SSI→パラレル変換器もあり） |
±3mm（12m以下） ±5mm（12m以上） |
1mm | 1msec | 0℃～50℃ |
