RECTI H12ポテンショメーター

ポテンショメーター

RECTI H12

RECTI H12写真

■フローティングシャフト構造であるため、適当な軸合せ(±0.2mm)で動作可能です。

こんな方にオススメです

  • リニアポテンショメーターをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

■電気的仕様 有効ストローク 25~100mm
定格抵抗値 4.7、10kΩ 抵抗値偏差 ±10%
線形性 ±0.1% ブラシ電流 1mA Max
定格電力 0.5~2W 絶縁抵抗 1kMΩ 以上 DC500V
耐電圧 500V 50Hz 1min 出力スムーズネス 0.1%以下
温度ドリフト +0
-400 ppm/℃
■機械的仕様
外装 アノダイズ軽合金 ステンレススティール
起動軸力/トルク 2N以下 許容摺動速度 125cm/sec
寿命 5x106以上 動作温度 -55℃~+125℃
保存温度 -55℃~+125℃ 保護基準 IP50
取付方法 クランプ 重量 18~33gr

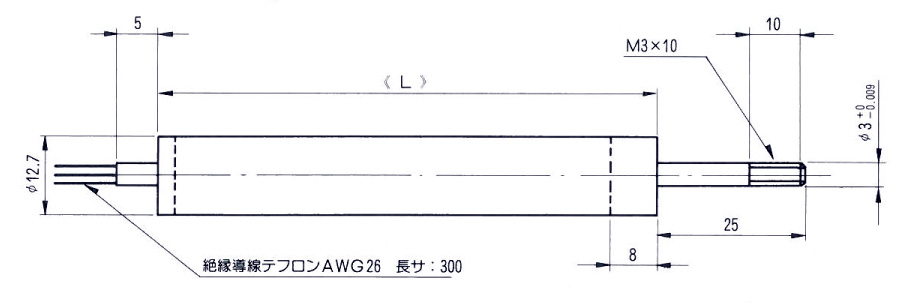

外形寸法図


拡大する

ポテンショメーター

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
RECTI H12

仏MCB社

カタログPDF

4.7kΩ,10kΩ(定格抵抗値) 25~100mm ±0.1%FS - - -55~125℃ - IP50
Hollow Shaft PMR425

仏MCB社

カタログPDF

3.85kΩ
(定格抵抗値)
(機械的)128°
(電気的)94°
±1.5%FS - - -40~125℃ 50G IP64
Longfellow® Ⅱ (LFⅡ)

米Honeywell社

カタログPDF

5kΩ(定格抵抗値) 150~1200mm ±0.1%FS - - -65~105℃ 20G / 50G IP51
Short Longfellow® (SLF)

米Honeywell社

カタログPDF

1.5kΩ~9.0kΩ 25~150mm ±0.1%FS - - -65~105℃ 20G / 50G IP51
RECTI H28

仏MCB社

カタログPDF

4.7kΩ~47kΩ(定格抵抗値) 25~1000mm ±0.1%FS
(50mm以下は)±0.5%以下
- - -40~105℃ - IP50
RECTI P12

仏MCB社

カタログPDF

1~22kΩ(定格抵抗値) 10~300mm ±0.5%FS - - -40~105℃ - IP64
PP22

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 340° ±1%FS - - -55~105℃ - IP50
PP36

仏MCB社

カタログPDF

4.7kΩ、10kΩ 350° ±1%FS - - -55~105℃ - IP50
PP27

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 310° ±1%FS - - -40~105℃ - IP50
H27

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 345° ±0.1%FS - - -55~125℃ - IP50
H50

仏MCB社

カタログPDF

4.7kΩ、10kΩ(定格抵抗値) 350° ±0.1%FS - - -55~125℃ - IP50
PMR403

仏MCB社

カタログPDF

4kΩ 95° ±1.5%FS - - -40~125℃ - -
