ポテンショメーター
ポテンショメーター
H27
■軸受けには精密級ステンレスベアリングを使用しています。
■適用規格
UTE／NFC 93255
- ポテンショメーター（回転）をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| ■電気的仕様 | 有効ストローク | 345°±3° | ||
|---|---|---|---|---|
| 定格抵抗値 | 4.7、10kΩ | 抵抗値偏差 | ±10% | |
| 線形性 | ±0.1% | ブラシ電流 | 1mA Max | |
| 定格電力 | 1.25W | 絶縁抵抗 | 10kMΩ 以上 DC500V | |
| 耐電圧 | 750V 50Hz 1min | 出力スムーズネス | 0.1%以下 | |
| 温度ドリフト | +0 -400 ppm/℃ |
■機械的仕様 | ||
| 外装 | 精密アノダイズ軽合金Φ27.05mm | 軸 | Φ3.175mm(SUS304) | |
| 起動軸力／トルク | 0.1～0.12Ncm以下 | 許容摺動速度 | 600tr/min | |
| 寿命 | 1x107以上 | 動作温度 | -55℃～+125℃ | |
| 保存温度 | -55℃～+125℃ | 保護基準 | IP50 | |
| 取付方法 | サーボ | 重量 | 23gr |
外形寸法図

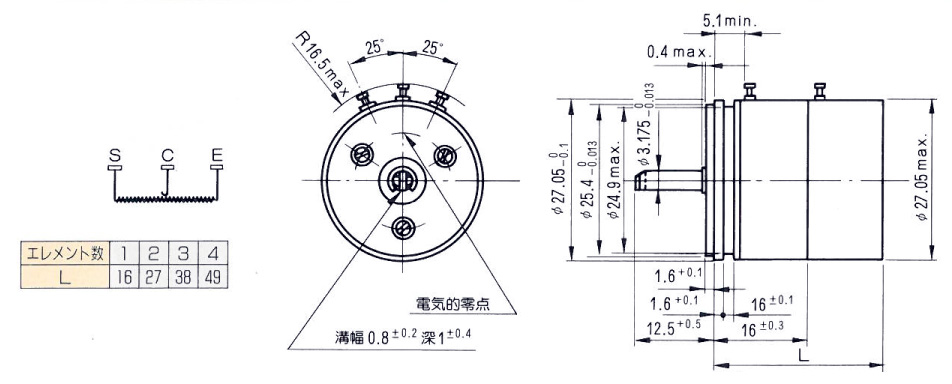

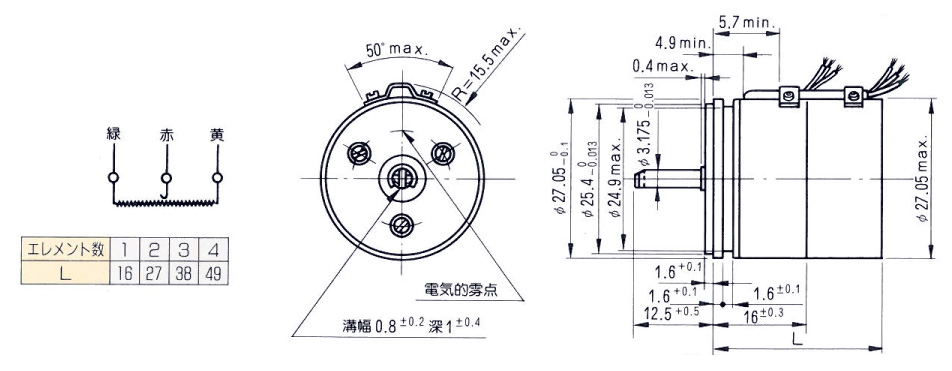

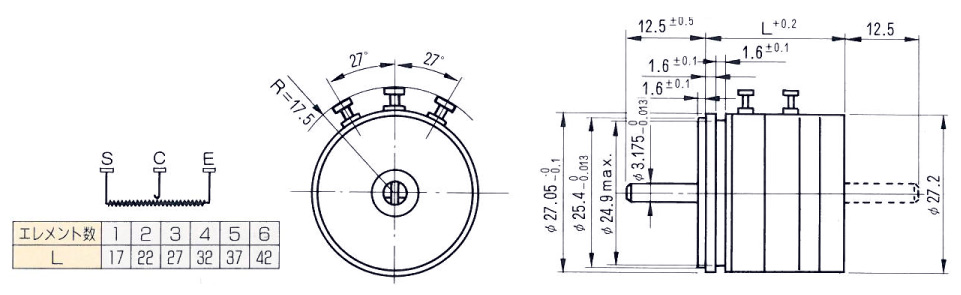

| H27 ソルダー端子出力 | H27 テフロン絶縁出力 | HR27（薄型） | ||||
|---|---|---|---|---|---|---|
|
|
|
||||
|
|
|
|
ポテンショメーター
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
4.7kΩ、10kΩ（定格抵抗値） | 345° | ±0.1%FS | - | - | -55～125℃ | - | IP50 |
|
3.85kΩ （定格抵抗値） |
（機械的）128° （電気的）94° |
±1.5%FS | - | - | -40～125℃ | 50G | IP64 |
|
5kΩ（定格抵抗値） | 150～1200mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
|
1.5kΩ～9.0kΩ | 25～150mm | ±0.1%FS | - | - | -65～105℃ | 20G / 50G | IP51 |
|
4.7kΩ～47kΩ（定格抵抗値） | 25～1000mm | ±0.1%FS （50mm以下は）±0.5%以下 |
- | - | -40～105℃ | - | IP50 |
|
4.7kΩ,10kΩ（定格抵抗値） | 25～100mm | ±0.1%FS | - | - | -55～125℃ | - | IP50 |
|
1～22kΩ（定格抵抗値） | 10～300mm | ±0.5%FS | - | - | -40～105℃ | - | IP64 |
|
4.7kΩ、10kΩ（定格抵抗値） | 340° | ±1%FS | - | - | -55～105℃ | - | IP50 |
|
4.7kΩ、10kΩ | 350° | ±1%FS | - | - | -55～105℃ | - | IP50 |
|
4.7kΩ、10kΩ（定格抵抗値） | 310° | ±1%FS | - | - | -40～105℃ | - | IP50 |
|
4.7kΩ、10kΩ（定格抵抗値） | 350° | ±0.1%FS | - | - | -55～125℃ | - | IP50 |
|
4kΩ | 95° | ±1.5%FS | - | - | -40～125℃ | - | - |
