MSK-EX高精度リニアゲージ
高精度リニアゲージ
MSK-EX
本質安全防爆構造型の高精度リニアゲージです。
非危険場所に設置されたセパレータにDC12VとAC100Vを供給することで
センサのロッドの動きに合わせて、分解能1μm（オプション0.2μm）の
A/B相パルス（4逓倍）が出力されます。
◆Ex・・・国際規格に準拠した本質安全防爆構造
◆電源トンラス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
◆センサは0種危険場所での使用が可能
◆分解能は標準1μm、オプションで0.2μmを達成
◆インクリメンタル出力（A/B相パルス）
- 本質安全防爆構造のリニアゲージをお探しの方
- 防爆エリア内のコーターのギャップ測定を検討されている方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長
高分解能
分解能は標準1μm、オプションで0.2μmを達成
A種接地（第1種接地）が不要
電源トランス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
性能
仕様
| ストローク | 10mm | 出力 | インクリメンタル（A/B相パルス） ラインドライバ 応答周波数250kHz |
|
|---|---|---|---|---|
| 分解能（4逓倍） | 1μm（標準）、0.2μm（オプション） | 線形性 | ±2μm（1mm以内） ±7μm（全ストローク） |
|
| 再現性（20℃） | 1μm以下 | 測定力 | 1.2～2N以下 | |
| 許容速度 | 500mm/s（分解能：1μm） 200mm/s（分解能：0.2μm） |
使用温度範囲 | -20℃～60℃（センサ） -20℃～50℃（セパレータ） |
|
| 保存温度範囲 | -30℃～60℃（センサ） -30℃～60℃（セパレータ） |
耐振動 | 6G（または 40Hz 2mmpp） | |
| 耐衝撃 | 50G（2ms） | 保護規格 | 防塵防水構造（センサ） | |
| 引出しケーブル | 標準2m（オプション Max.10m） | 延長ケーブル | Max.100m | |
| 重量 | 650g（ケーブル2m含む） | 防爆規格 | ExiaⅡCT4 | |
| 検定合格番号 | 第TC20227号（平成24年8月合格） |

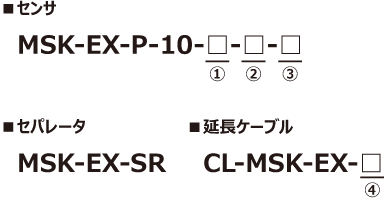

型式
①分解能
1：1μm（標準）、0.2：0.2μm（オプション）
②センサ引出しケーブル長
メートル単位（最大10m）
③ベローズ材質
A：ニトリルゴム
④延長ケーブル長
メートル単位（最大100m）

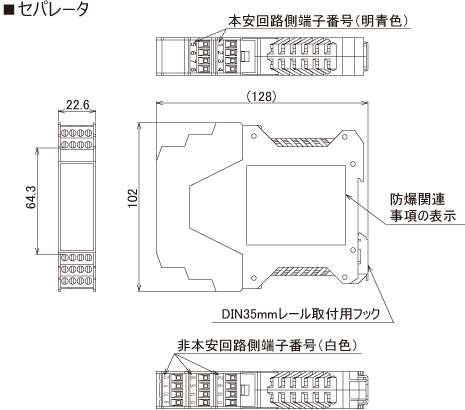

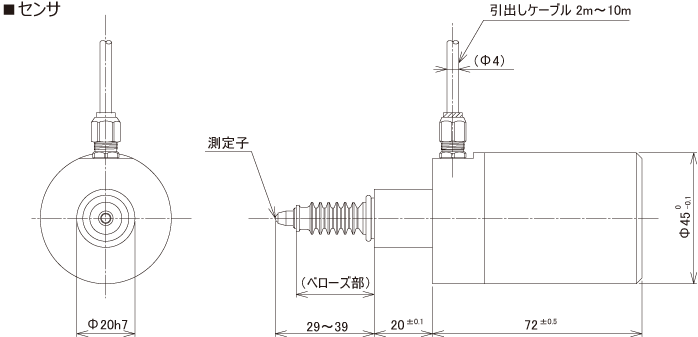

外形寸法図

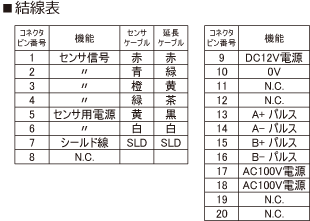

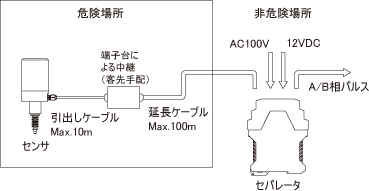

| センサ | セパレータ | 結線表 | 構成 | |||
|---|---|---|---|---|---|---|
|
|
|
|
|||
|
|
|
|
|
・センサ本体：SUS304、測定子：先端超硬ボール
・引出しケーブル：外径Φ4（耐油性PVCシース）
・延長ケーブル：Φ7.2（PVCシース）
高精度リニアゲージ
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | 耐振 / 耐衝撃 | 保護規格 |
|---|---|---|---|---|---|---|---|---|
| A/B相パルス ラインドライバ |
10mm | ±2μm （1mm以内） ±7μm （全ストローク） |
1μm（4逓倍）（標準） 0.2μm（4逓倍）（オプション） |
1μm以下 | -20～60℃ | 6G / 50G | 防塵防水構造 | |
| A/B相パルス ラインドライバ |
10mm | ±2μm （1mm以内） ±10μm （全ストローク） |
1μm （0.2μm） |
1μm以下 | 0～60℃ | 6G / 50G | IP67 防塵防水構造 |
|
| A/B相パルス ラインドライバ |
10mm | ±2μm （1mm以内） ±10μm （全ストローク） |
1μm （0.2μm） |
1μm以下 | -20～60℃ | 6G / 50G | センサ IP40 セパレータ IP20 |
