高精度リニアゲージ

高精度リニアゲージ
MSK-EX2

国際規格に準拠した本質安全防爆構造型の高精度リニアゲージです。

電源トランス・フォトカプラ絶縁方式を採用し、A種接地(第1種接地)が不要です。

またセンサは0種危険場所での使用が可能です。

分解能は標準1μm、オプションで0.2μmを達成。

DC24V単一電源のみで、A/B相パルスを出力します。

MSK-EX2写真

こんな方にオススメです

  • 防爆エリアで使用できるリニアゲージをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

システム構成

構成品としてセンサ、セパレータ、ケーブルからなります。 センサからは直出しケーブルが2m(最大10m)取り付けられています。 延長する場合は専用ケーブルを用いて100mまで可能です。 センサからの直出しケーブルとの間に中継端子台(客先手配)を用いて接続して下さい。

性能

仕様

ストローク 10mm 出力 インクリメンタル A/B相パルス
EIA-422準拠差動型ラインドライバ
分解能(4逓倍) 1μm(標準)
0.2μm(オプション)
線形性 ±2μm(1mm以内)
±10μm(全ストローク)
再現性(20℃) 1μm以下 測定力(20℃) 上向き:1.1N~2.4N
水平:1.3N~2.6N
下向き:1.5N~2.8N
供給電源 DC24V±0.5%、0.1A 使用温度範囲 -20℃~+60℃(センサ)
-20℃~+50℃(セパレータ)
保存温度範囲 -30℃~+60℃(センサ)
-30℃~+60℃(セパレータ)
耐振動 6G(または 40Hz 2mmpp)
耐衝撃 50G(2ms) 引出ケーブル 標準2m(最大10m)
延長ケーブル 最大100m 防爆規格 ExiaⅡCT4(第TC21484号)

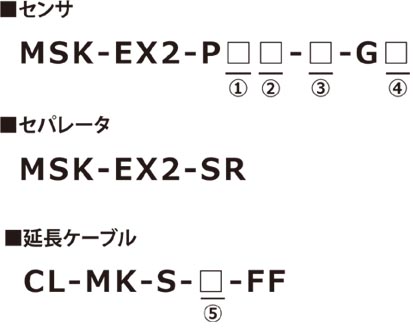

型式

①本体材料
 S4:SUS304(標準)
 S6:SUS316(オプション)

②ベローズ材質
 N:NBR(標準)
 F:フッ素ゴム(オプション)

③分解能
 L:1μm(標準)
 H:0.2μm(オプション)

④センサ引出ケーブル長
 メートル単位
 2~10:標準2m~最大10m

⑤延長ケーブル長
 メートル単位(最大100m)

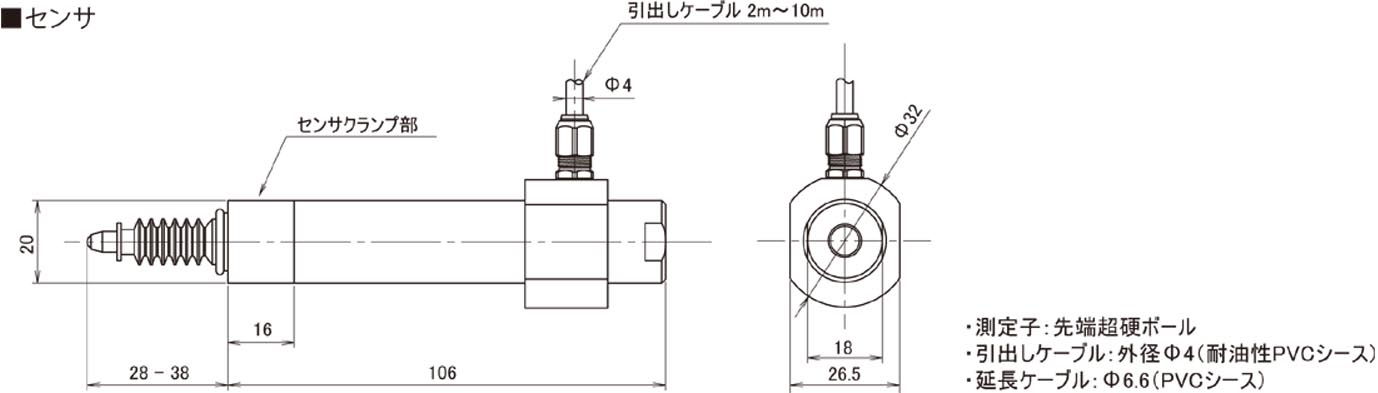

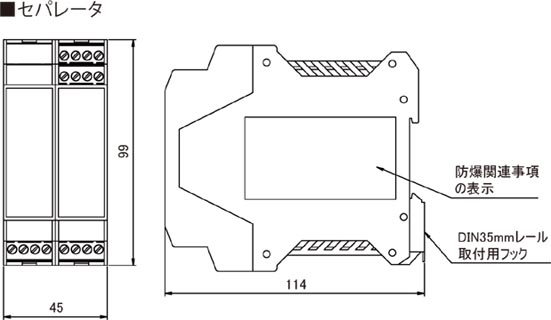

外形寸法図

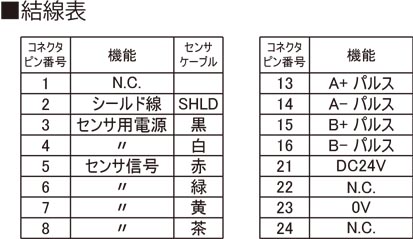

センサ   セパレータ   結線表
拡大する 拡大する 拡大する

高精度リニアゲージ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
MSK-EX2

サンテスト

カタログPDF

A/B相パルス
ラインドライバ
10mm ±2μm(1mm以内)
±10μm(全ストローク)
1μm(標準)
0.2μm(オプション)
1μm以下 -20~60℃ 6G / 50G 防塵防水構造
ATG1

サンテスト

カタログPDF

A/B相パルス
ラインドライバ
10mm ±2μm(1mm以内)
±10μm(全ストローク)
1μm(標準)
0.2μm(オプション)
1μm以下 0~60℃ 6G / 50G IP67
防塵防水構造
