GYMSC-PE2 コントローラのご紹介｜磁歪式リニア変位センサーのサンテスト株式会

磁歪式リニアセンサ

コンパクトシリーズ
GYMSC-PE2 コントローラ

【生産中止】

GYMSCコントローラは生産中止となります。GYPE2Kプローブは生産中止ではございません。

GYMSCコントローラの予備品の対応は当面可能です。新規案件は「GYHC」コントローラをお選び下さい。

=======================================================

GYPE2Kプローブは、細ロッド（ロッド径Φ4）です。そして小型ヘッドは機器の設計自由度を拡げます。更にGYHC、GYDC-05コントローラとの組合せにより速度出力やデジタル出力も可能です。

＜コントローラ＞
・GYHCアナログコントローラ：位置出力（1マグネット,2マグネット（各々,2点間））、速度出力
・GYDC-05デジタルコントローラ：パラレル出力、SSI出力、A/B相パルス、GYHCと同等の出力

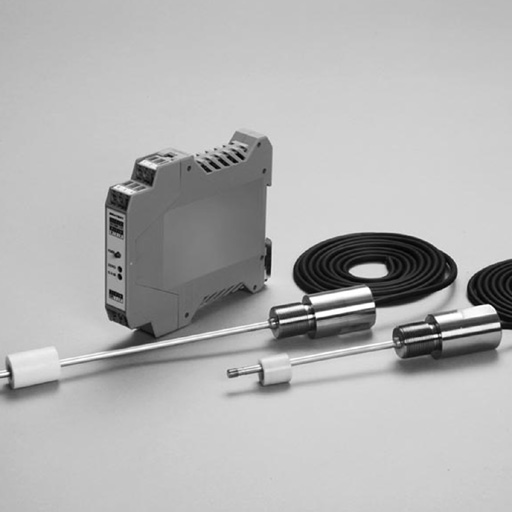

GYMSC-PE2 コントローラ写真

コンパクトのリニアセンサをお探しの方
小型のレベル計をお探しの方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

細ロッド（ロッド径Φ4）

小型チタンフロートとの組合せで、コンパクトのレベル計が構築できます。

性能

仕様

線形性	±0.5%FS以下 TYP	分解能	0.03%FS以下
繰返し精度	±0.03%FS以下	温度特性	±0.01%FS/℃以下（プローブ） ±0.01%FS/℃以下（コントローラ）
電圧出力	0～10Vまたは10～0V （負荷電流Max.5mA、負荷抵抗Min.2kΩ）	電流出力	4～20mAまたは20～4mA （負荷抵抗500Ω以下）
供給電源	+24（±2）VDC（100mA）	サンプリング周波数	約1kHz（液面計用途は約100Hz）
耐圧	18MPa（プローブロッド部、静圧10分間）	使用温度範囲	-20～80℃（プローブ） 0～60℃（コントローラ）
保存温度範囲	-40℃～80℃	耐振	3G（または 40Hz 1mmPP）
耐衝撃	20G（2msec）	保護規格	IP64（プローブ）
ケーブル	1.5m（標準）（オプションMax.5m）

・上記精度は有効ストローク100mm以上のセンサに適用されます。
　100mm未満のセンサは100mmのセンサ仕様と同等になります。
・ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。（調整範囲：±3%FS）

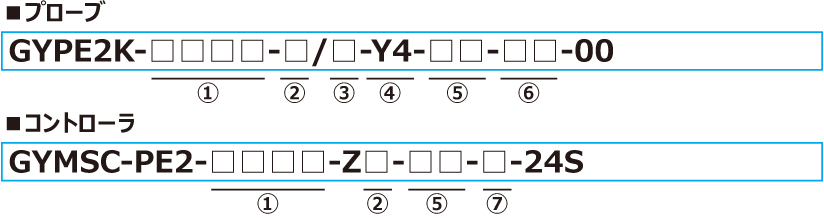

型式

①有効ストローク
50～250mm

②根元デッドゾーン
S：35mm（No.Φマグネット使用時）、28mm（小型Tiフロート使用時）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。

③先端デッドゾーン
S：30mm（No.Φマグネット使用時）、42mm（小型Tiフロート使用時）
□：□mm（ご相談下さい。）
・マグネット（フロート）との組合せで、対応できる寸法が異なります。

④取付ネジ/ロッド径
Y4：M18xP1.0、ロッド径Φ4（標準）

⑤組合せマグネットまたはフロート

マグネット	フロート
MG0：No.Φマグネット（標準）	FL21：小型Tiフロート

・この型式はプローブと組合せるマグネット/フロートを指定するのみ。

⑥ケーブル取出し
G□F：ケーブル直出し/ケーブル端切放し型（標準）
G□A：ケーブル直出し/ケーブル端中継コネクタ付き
　　（□：ケーブル長さ（m）入力）

・ケーブルはあらかじめ御指示頂くと、Max.5mまで延長可能ですが、御指示頂いた長さでご使用ください。ケーブルの延長、切断はできません。ケーブル途中に端子台、コネクタ等をご使用頂けます。
・延長ケーブルは、ケーブルページ（77頁）をご確認ください。

⑦位置出力
AD：0～10V（ロッド先端へ移動時、増加動作）
AR：10～0V（ロッド先端へ移動時、減少動作）
BD：4～20mA（ロッド先端へ移動時、増加動作）
BR：20～4mA（ロッド先端へ移動時、減少動作）
CD□□：バイポーラ出力（-□～+□V）
　　　　（例えば CD10：-10～10V）
CR□□：バイポーラ出力（□～-□V）
　　　　（例えば CR10：10～-10V）

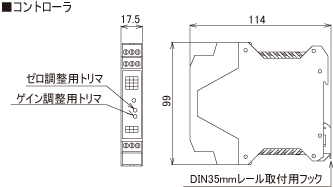

外形寸法図

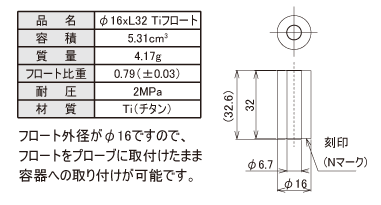

プローブ		コントローラ		小型Ti（チタン）フロート		結線表

・材質　プローブヘッド：SUS316、プローブロッド：SUS316
・ロッド先端部に設けられたM5ネジはフロートストッパやセンサの固定にご利用頂けます。
・センサロッド部を密閉構造にする場合はオプションのOリングをセンサヘッド根元に装着頂き取付側を上図のように加工します。

コンパクトシリーズ

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
GYMSC-PE2 コントローラサンテスト	アナログ出力デジタル出力	50～250mm	±0.5%FS	0.01%FS	±0.01%FS	-20～80℃	3G / 20G	IP64
GYPE2K プローブ. サンテスト	組合せコントローラによる	15～250mm	±0.05%FS	（アナログ出力） 0.03%FS （デジタル出力） 0.1mm	±0.03%FS	-20～80℃	3G / 20G	IP64
GYPM プローブサンテスト	組合せコントローラによる	15～1000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力） 0.1mm	±0.01%FS	-5～60℃	6G / 20G	IP64
GYGS プローブ. サンテスト	組合せコントローラによる	15～1250mm	±0.025%FS 以下	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS 以下	-20～80℃	6G / 50G	IP67
GYMS プローブサンテスト	組合せコントローラによる	15～1250mm	±0.025%FS 以下	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS 以下	-20～80℃	6G / 50G	IP67
GYPMR プローブサンテスト	組合せコントローラによる	15～1000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力）0.1mm	±0.01%FS	-20～80℃	6G / 20G	IP67
