サンテスト株式会社

磁歪式リニアセンサ

コンパクトシリーズ
GYMTプローブ/GYMTCコントローラ

生産終了

GYMTプローブ/GYMTCコントローラは可能な限り回路構成をシンプルにより生まれたコンパクトなセンサです。コンパクト化とともにローコストを実現し、さらにプローブ保護規格IP67設計により信頼性を向上させています。またコネクタ型は標準のケーブル直出し型に優る使い易さを可能と致しました。供給電源は±15VDCです。

GYMTプローブ/GYMTSコントローラは生産終了品ですが、予備品やリピートの場合はご相談ください。

新規のご案件は、「GYMS」をお選び下さい。

<ダウンロードファイル>

・カタログ:GY19-014J版

・取説:2017年1月25日Ver.2.1

GYMTプローブ/GYMTCコントローラ写真

こんな方にオススメです

  • コンパクトヘッドのリニアセンサをお探しの方
  • 油圧シリンダーに内蔵できるリニアセンサのお探しの方
  • 耐環境性に優れたリニアセンサをお探しの方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

製品の特長

コンパクトヘッド

性能

仕様

線形性 ±0.05%FS以下 TYP 分解能 0.01%FS以下
繰返し精度 ±0.01%FS以下 温度特性 ±50ppmFS/℃以下(プローブ)
±80ppmFS/℃以下(コントローラ)
電圧出力 0~10Vまたは10~0V
(負荷電流Max.5mA、負荷抵抗Min.2kΩ)
電流出力 4~20mAまたは20~4mA
(負荷抵抗Max.500Ω)
供給電源 ±15VDC(±5%) サンプリング周波数 標準1kHz(ストローク1000mmまで)
耐圧 35MPa(プローブロッド部) 使用温度範囲 -5℃~+60℃(プローブ)
0℃~+60℃(コントローラ)
保存温度範囲 -40℃~+80℃ 耐振 6G(または 40Hz 2mmPP)
耐衝撃 50G(2msec) 保護規格 IP67(プローブ)

・上記精度は有効ストローク300mm以上のセンサに適用されます。
 300mm未満のセンサは300mmのセンサ仕様と同等になります。
・ゼロ/フルスケール点の出力微調整はコントローラ前面のトリマにより行うことができます。(調整範囲:±3%FS)
・ケーブルはあらかじめ御指示頂くと、Max.10mまで延長可能ですが、御指示頂いた長さでご使用ください。ケーブルの延長、切断はできません。ケーブル途中に端子台、コネクタ等をご使用頂けます。

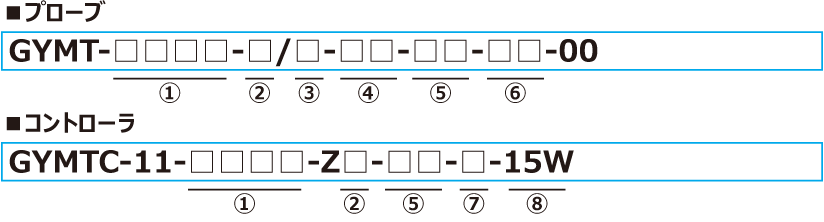

型式

①有効ストローク
15~2000mm


②根元デッドゾーン
S:50mm(標準)
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


③先端デッドゾーン
S:70mm/90mm/100mm(標準)
 ・⑤で指定するマグネット(フロート)で標準寸法が決まります。

先端DZマグネットフロート
70mmM2P,MG0M,M11F25N,F28N
90mmF28S,F30S
100mmT142,T162F40S,F42S,F50S,F54S
mm(ご相談下さい。)
・マグネット(フロート)との組合せで、対応できる寸法が異なります。


④取付ネジ/ロッド径
J8:M20xP1.0、ロッド径Φ8(標準)
L8:M16xP2.0、ロッド径Φ8
E8:M20xP1.5、ロッド径Φ8
N:M18xP1.5、ロッド径Φ10
U:3/4-16UNF-3A、ロッド径Φ10
K6:M16xP1.5、ロッド径Φ6

・ストロークが1001mm以上の場合は、ロッド径Φ10を推奨します。


⑤組合せマグネットまたはフロート

マグネットフロート
M2P:No.2Pマグネット(標準)
MG0M:No.ΦMマグネット
M11:No.11マグネット
T142:No.T14-M2マグネット
T162:No.T16-M2マグネット
F28S:Φ28SUS316フロート
F30S:Φ30SUS316Lフロート
F40S:Φ40SUS316(B)フロート
F42S:Φ42.5球SUS316フロート
F50S:Φ50SUS316Lフロート
F54S:Φ54SUS304フロート
F25N:RF-A10プラスチックフロート
F28N:RF-A6プラスチックフロート

・上記以外のマグネット/フロートは、別途ご相談下さい。
・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
・マグネット/フロートが必要な場合は、別途ご注文下さい。


⑥ケーブル取出し
GF:ケーブル直出し/ケーブル端切放し型
GA:ケーブル直出し/ケーブル端中継コネクタ付き
  (:ケーブル長さ(m)入力)
CN:コネクタ型


・ケーブルはあらかじめ御指示頂くと、Max.10mまで延長可能ですが、御指示頂いた長さでご使用ください。
 ケーブルの延長、切断はできません。ケーブル途中に端子台、コネクタ等をご使用頂けます。
・コネクタ付きケーブルや延長ケーブルは、「こちら」からお選び下さい。
・相コネクタは付属致しません。
 相コネクタが必要な場合は別途ご指示願います。
(ストレートコネクタもしくはL型コネクタを選択できます)


⑦位置出力
AD:0~10V(ロッド先端へ移動時、増加動作)
AR:10~0V(ロッド先端へ移動時、減少動作)
BD:4~20mA(ロッド先端へ移動時、増加動作)
BR:20~4mA(ロッド先端へ移動時、減少動作)
CD:バイポーラ出力(-V~+V)
    (例えば CD10:-10V~+10V)
CR:バイポーラ出力(+V~-V)
    (例えば CR05:+5V~-5V)


⑧供給電源
15W:±15VDC供給(標準)(+15V±5%:100mA以下、-15V±5%:50mA以下)
24S:+24VDC供給(オプション)
12S:+12VDC供給(オプション)

外形寸法図

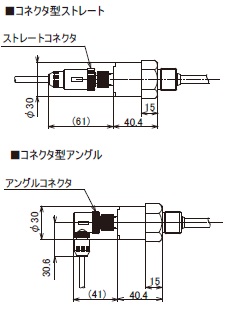

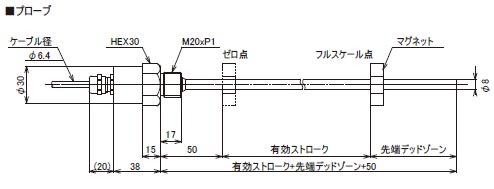

ケーブル直出し型   コネクタ型   GYMTCコントローラ
拡大する 拡大する 拡大する

・材質 プローブヘッド:SUS304、プローブロッド:SUS304
マグネットはマグネット分類「B」からお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・使用コネクタ:オムロン製XS2C-D4S1(ストレート型)またはD4S2(L型)(材質:PBT樹脂)

コンパクトシリーズ

製品名 出力 測定範囲 線形性 分解能 繰返し精度 使用温度範囲 耐振 / 耐衝撃 保護規格
GYMTプローブ/GYMTCコントローラ

サンテスト

カタログPDF

電圧または電流出力 15~2000mm ±0.05%FS 0.01%FS ±0.01%FS -5~60℃ 6G / 50G IP67
GYPE2K プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~250mm ±0.05%FS (アナログ出力)
0.03%FS
(デジタル出力)
0.1mm
±0.03%FS -20~80℃ 3G / 20G IP64
GYPM プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)
0.1mm
±0.01%FS -5~60℃ 6G / 20G IP64
GYGS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 50G IP67
GYMS プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1250mm ±0.025%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 50G IP67
GYPMR プローブ

サンテスト

カタログPDF

組合せコントローラによる 15~1000mm ±0.05%FS (アナログ出力)
0.01%FS
(デジタル出力)0.1mm
±0.01%FS -20~80℃ 6G / 20G IP67
