レーザ距離計
レーザ距離計

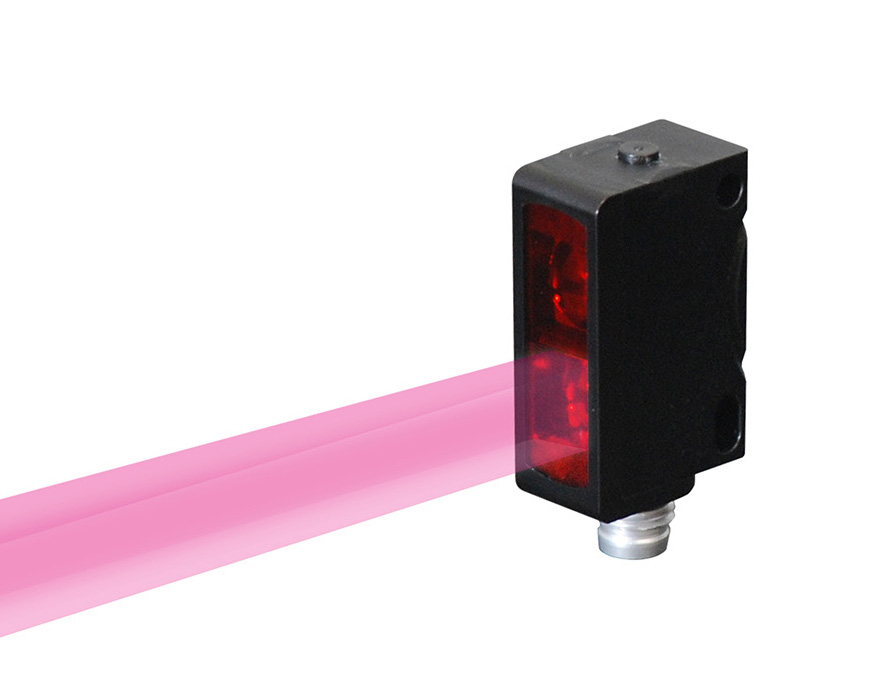

LA170
コンパクトなデザイン
30-200mmまでの距離を測定
アナログ出力（1-10V）
容易な取付
測定長の設定が可能
指定反射板が不要
- コンパクトでローコスト製品をお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| 測定長 | 30-200mm | 位置出力 | 1-10V（負荷抵抗Min.1kΩ）、測定長の設定可能 | |
|---|---|---|---|---|
| 線形性 | ±2mm | 分解能 | 約0.7mm | |
| 再現性 | ±1mm | 温度ドリフト | 0.2mm以下/℃ | |
| 接点出力 | Normal Open | 接点ヒステリシス | 5mm | |
| 供給電源 | DC13～30V（100mA） | 出力更新 | 3.4ms（接点出力は4ms） | |
| LED | 赤色 632nm | 使用温度範囲 | -40℃～60℃ | |
| 保存温度範囲 | -40℃～80℃ | 耐振動 | 2mm、10～55Hz（EN 60068-2-6） | |
| 耐衝撃 | 300mm/s2、11ms（EN 60068-2-27） | 保護規格 | IP67 |
レーザ距離計
| 製品名 | 専用反射板 | 測定範囲 | レーザー | 出力 | 線形性 | 分解能 | 出力更新 | 使用温度範囲 |
|---|---|---|---|---|---|---|---|---|
|
無し | 30-200mm | 赤色LED（632nm） | 1～10V | ±2mm | 約0.7mm | 3.4ms | -40℃～60℃ |
|
無し （65m以上は、専用反射板が必要） |
65m （専用反射板使用時：500mまで可能） |
可視/赤色クラスⅡ | デジタルRS422 / RS232 アナログ4～20mA |
±1.5mm | デジタル 1mm アナログ 13bit相当 |
0.2～4秒 | -10℃～45℃ |
|
必要 | 125m,175m | 可視/赤色クラスⅡ | SSI （SSI→パラレル変換器もあり） |
±3mm（12m以下） ±5mm（12m以上） |
1mm | 1msec | 0℃～50℃ |
