磁歪式リニアセンサ

防爆仕様
EX-GYdS-R プローブ

EX-GYdS-R型プローブはGYcRP型プローブエレメントを内蔵する耐圧防爆構造型レベル・変位計です。

コントローラとの間の信号伝送に差動型（RS422）を用いることにより、耐ノイズ性を向上させました。

防爆記号はExd II CT6であり、ほとんど全ての爆発性ガス雰囲気でご使用いただけます。

EX-GYdS-R型プローブはコントローラによる出力のゼロ／ゲイン微調整が可能です。

　型式検定合格記号：第TC14614号（ロッド径Φ10）
　第TC14615号（ロッド径Φ13.8）

差動伝送（スタートストップ）

＜コントローラ＞

・GYHC：高精度/高機能アナログ出力、16bit分解能、2ch出力、速度出力、2点間距離、2点各々出力、

　　　　高速サンプリング

・GYFC2/3：アナログ出力（位置出力：0〜10V、4〜20mA、速度出力：±10V）

・GYDC-S1：デジタル出力（パラレル出力）、標準型

・GYDC-05：高精度/高機能デジタル出力、パラレル出力、A/B相パルス出力追加、SSI出力追加、

　　　　　　高速サンプリング

・IRDS-GY： IRDマスタモジュールと組合せることで、CC-Link, CC-Link IE Field, PROFIBUS,

　　　　　　EtherNet/IP, EtherCATと接続

・DC-Q：三菱電機㈱殿製シーケンサ「MELSEC-Q」にビルトインできるユニット

＜ダウンロードファイル＞

・GY総合カタログ「GY22-017J」：74ページ、75ページ

・取説（日本語）：2017年1月第2.2版
・GY総合カタログ（英語）「GY22-017E」：74ページ、75ページ

EX-GYdS-R プローブ写真

耐圧防爆構造型のリニアセンサをお探しの方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

非接触検出

センサプローブとマグネットは非接触のため、機械的寿命は無限大

性能

仕様

線形性	±0.05%FS以下 TYP	分解能	（アナログ）0.01%FS以下（デジタル）0.1mm
繰返し精度	±0.01%FS以下	温度特性	50ppmFS/℃以下
耐圧	35MPa（プローブロッド部）	使用温度範囲	プローブ：-20℃～+60℃
保存温度範囲	-40℃～+80℃	耐振	6G（40Hz　2mmPP）
耐衝撃	50G（2msec）	保護規格	IP65
防爆記号	Exd II CT6

・上記精度は有効ストローク300mm以上のセンサに適用されます。
　300mm未満のセンサは300mmのセンサ仕様と同等になります。
・分解能は組合せのコントローラで異なります。

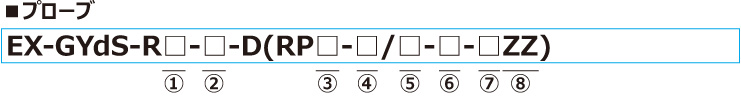

型式

①ロッド径
　10：Φ10
　14：Φ13.8

②ロッド全長
　□：□mm
　（ロッド全長＝根元デッドゾーン+有効ストローク+先端デッドゾーン）

③有効ストローク
　15mm～5000mm

④根元デッドゾーン
　50：50mm（標準）
　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

⑤先端デッドゾーン
　□：70mm/ 100mm（標準）

□	先端DZ	マグネット	フロート
70	70mm	BF
100	100mm	T142,T162	F40S,F42S,F50S,F54S

　□：□mm（ご相談下さい。）
　・マグネット（フロート）との組合せで、対応できる寸法が異なります。

⑥組合せマグネットまたはフロート
　

マグネット	フロート
T142：No.T14-M2 T162：No.T16-M2 BF：No.2SI3-14	F40S：Φ40SUS316（B） F42S：Φ43SUS316L F50S：Φ50SUS316L F54S：Φ54SUS304

　・マグネットはマグネット分類「B」から金属製をお選び下さい。
　・上記以外のマグネット/フロートは、別途ご相談下さい。
　・この型式はプローブと組合せるマグネット/フロートを指定するのみ。
　　　マグネット/フロートが必要な場合は、別途ご注文下さい。

⑦ケーブル外径
　10：Φ8～Φ10
　12：Φ10～Φ12

⑧出力形式
　ZZ：コントローラ別置きタイプ

外形寸法図

液面計仕様		変位計仕様		プローブヘッドオープナ

・材質　プローブヘッド：アルミ合金／プローブロッド：SUS316
・マグネットはマグネット分類「B」から金属製をお選び下さい。
・先端デッドゾーン寸法は、マグネットやフロートによって異なります。
・ケーブルは付属しませんので、8芯シールド付ツイストペア線をご使用下さい。
・ケーブル長は200mを目安にご使用下さい。

防爆仕様

製品名	出力	測定範囲	線形性	分解能	繰返し精度	使用温度範囲	耐振 / 耐衝撃	保護規格
EX-GYdS-R プローブサンテスト	組合せコントローラによる	15～5000mm	±0.05%FS	（アナログ出力） 0.01%FS （デジタル出力） 0.1mm	±0.01%FS	-20～+60℃	6G / 50G	IP65
EX-GYdT-A プローブ. サンテスト	電圧電流	15～3500mm	±0.05%FS	0.01％FS	±0.01%FS	-20～+60℃	6G / 50G	IP67 （IP68）
IGY4 シリーズ. サンテスト	組合せコントローラによる	15～4000mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.01%FS	（プローブ） -20～+60℃ （セパレータ） -20～+50℃	6G / 100G （プローブ）	IP67
IGY3 シリーズ. サンテスト	電圧電流	50～1500mm	±0.05%FS	0.03%FS	±0.03%FS	-5～+60℃ （-5～+100℃）	6G / 50G	IP65
EX-GYdS-A プローブサンテスト	電圧電流	15～3500mm	±0.05%FS	0.01%FS	±0.01%FS	-20～+60℃	6G / 50G	IP65
EX-GYdT-R プローブサンテスト	組合せコントローラによる	15～5000mm	±0.025%FS	（アナログ出力） 16bit （デジタル出力） Min.1μm	±0.001%FS	-20～+60℃	6G / 50G	IP67 （IP68）
