圧力センサ

圧力センサ
TDH43

圧電型のローコスト・コンパクトの圧力センサです。

ダイヤフラムの接液部には溶接部分がなく、一体加工された部品を使用。

圧力レンジや出力形式を細かくご指定頂けます。負圧のご指定も可能です。


・精度:±0.4%FS

・圧電型

・ボディ材質:SUS316

・使用温度範囲125℃まで

TDH43写真

こんな方にオススメです

  • ローコストの圧力センサをお探しの方
  • 高温でも使用できる圧力センサをお探しの方
  • 負圧の計測をしたい方
  • 特長・機能
  • 仕様
  • 同カテゴリ製品との比較

仕様

精度 ±0.4%FS(線形性) 圧力レンジ 0.1, 0.5, 1, 5, 10, 15, 20, 25, 30, 35, 42, 50, 68MPa
真空~最大2MPa
接続ネジ NPT 1/4
G 1/4
使用温度範囲 -20℃~125℃
温度ドリフト ±1%FS以下(-10℃~100℃) 許容最大圧力 圧力レンジ(≦40MPa)の3倍(40MPa超は2倍)
破壊圧 圧力レンジ(≦40MPa)の4倍(40MPa超は3倍) 供給電源 12~28VDC
消費電流 30mA(4-20mA出力時)
15mA(電圧出力時)
出力 4-20mA(2線式)
0-10V, 0-5V, 1-5V
出力更新 20msec 負荷抵抗 Min.10kΩ(電圧出力時)
700Ω以下(4-20mA出力時)
ダイヤフラム材質 SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
本体材質 SUS316
耐衝撃 50G(11msec) 耐振動 11G(10~400Hz)
保護規格 IP67

型式

①出力
 B:4-20mA
 C:0-5V
 D:0-10V
 H:1-5V

②圧力レンジ(MPa)
 V20M:絶対真空~2MPa
 001M:0.1MPa, 005M:0.5MPa, 010M:1MPa, 050M:5MPa, 100M:10MPa, 150M:15MPa,
 200M:20MPa, 250M:25MPa, 300M:30MPa, 350M:35MPa, 420M:42MPa, 500M:50MPa, 680M:68MPa

③ポートサイズ
 03:NPT 1/4
 13:G 1/4

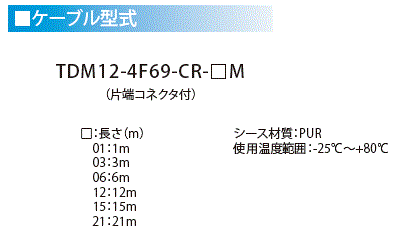

④コネクタ形状
 Q00:M12コネクタ(IP67)

圧力センサ

製品名 圧力レンジ 精度 ダイヤフラム材質 出力更新 温度ドリフト 使用温度範囲 耐振動/耐衝撃 保護規格
TDH43

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±0.4%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS -20℃~125℃ 11G / 50G IP67
TD2000

Transducers Direct

カタログPDF

最大0.1~40MPa ±0.05%FS 17-4PHステンレス(SUS630) 1msec ±0.2%FS -40℃~100℃ 20G / 100G IP65 / IP69K
TDH70

Transducers Direct

カタログPDF

最大8000psi
ゲージ圧
0.5% - 電圧 / 電流 - -20℃~80℃ - -
TDH33

Transducers Direct

カタログPDF

最大0.1~68MPa
真空~最大2MPa
±1%FS SUS316(≦10MPa)
17-4PHステンレス(SUS630)(>10MPa)
20msec ±1%FS以下 -20℃~125℃ 11G / 50G IP65

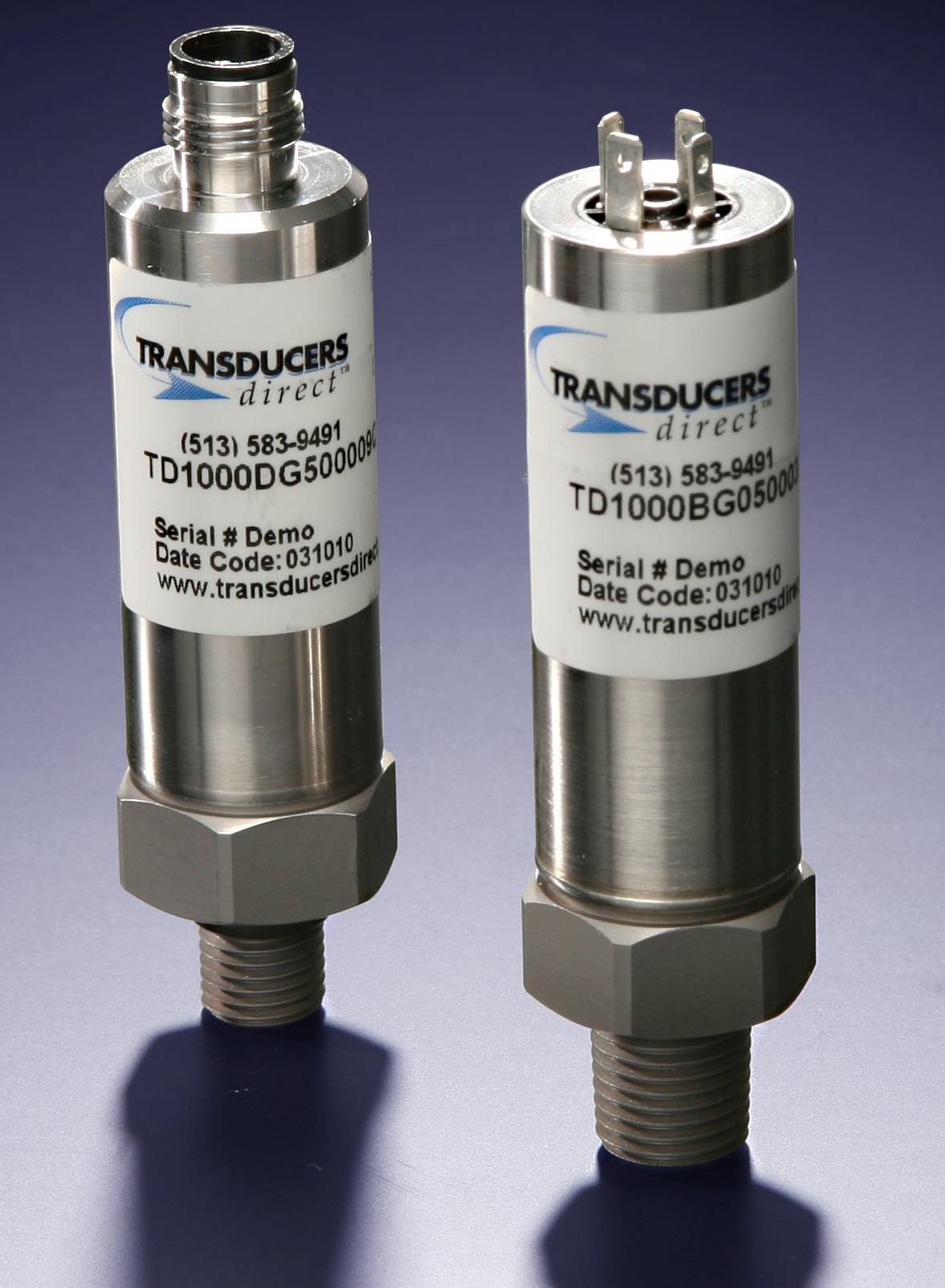

TD1000

Transducers Direct

カタログPDF

最大68MPa
真空計測も可能
±0.15%FS 17-4PHステンレス(SUS630) 1msec ±0.65%FS以下 -40℃~100℃ 20G / 100G IP65 / IP69K
