DC-Q-S/M

（製造/販売元：JCC）

本ユニットは、三菱電機㈱殿製シーケンサMELSEC-Qシリーズ用のポスコーダー変換器ユニットです。ポスコーダー（STD（1回転型）/MTD（多回転型）シリーズ）を最大2軸（MTDシリーズは1軸）まで接続できます。検出器で検出した信号を信号変換回路にてデジタル信号に変換します。各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。

【特徴】

①対応PLC：MELSEC-Q用のI/Oユニットとして、Qバスに接続可能。

②適合検出器：本モジュールは、STD/MTDシリーズに適合。

③センサ値：STDシリーズは一回転の位置をアブソリュート方式により13ビットの

　　　　　　　　　高分解能で検出。MTDシリーズは多回転（8～1280回転）の位置を

　　　　　　　　　アブソリュート方式により総分割数17ビットの高分解能で検出。

④現在値設定機能：CPUのY出力より設定した現在値を変更可能。

⑤スケーリング機能：検出した現在値を単位変換して読み出すことが可能。

⑥上下限リミット検出機能：設定した上下限値に対し、リミット出力。

⑦外部プリセット機能：外部信号により、設定した現在値に変更可能。

⑧パルス出力機能（型式オプション）：外部にA/B相パルスを出力。

⑨自己診断機能（RAS機能）：次の4つの異常を検知します。センサ未接続、

　　内部ハードウェア異常、センサ用内部電源の電圧低下、センサデータ異常

⑩RoHS指令対応

☆STD/MTDシリーズのカタログは別途ご請求下さい。

DC-Q-S/M写真

耐環境型エンコーダの信号を、MELSEC-Qにデジタル/高精度に取り込みたい方
MELSEC-Qをお使いの方で、省配線をお考えの方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

三菱電機㈱殿製シーケンサMELSEC-Qにビルトイン

耐環境型エンコーダ（STD,MTDシリーズ）を最大2軸まで接続できます。検出器で検出した信号を信号変換回路にてデジタル信号に変換します。各軸のバイナリ位置データは、バッファメモリを介してCPUから読み出せます。

仕様

位置検出軸数	DC-Q10(H)-□：1軸 DC-Q10(H)-□P：1軸 DC-Q20(H)-S：2軸	位置検出方式	アブソリュート方式
分解能	8192分割/1回転（センサ：STDシリーズ） 131072分割/規定回転数（8～1280）（センサ：MTDシリーズ）	サンプリング周期	1ms
I/O占有点数	インテリ32点	内部消費電流	0.7A（5VDC）
機能	現在値検出（スケーリング機能付）現在値設定（外部プリセット機能付）上下限検出 RAS機能	ケーブル長	最大300m（標準）最大150m（ロボット）最大300m（KPEV-S）
使用温度範囲	0℃～+55℃	保存温度範囲	-25℃～+75℃

※パルス出力：A/B相パルス出力、RS-422（絶縁）、パルス分周比可変
※MTD（多回転型）シリーズの場合は2軸対応不可です。

型式

①位置検出軸数
　1：1軸、2：2軸

②用途
　ブランク：FA用、H：鉄鋼用

③センサ型式
　S：STDシリーズ（1回転）
　M：MTDシリーズ（多回転）（1軸仕様のみ）

④オプション（1軸のみ）
　ブランク：オプション無
　P：パルス出力有り

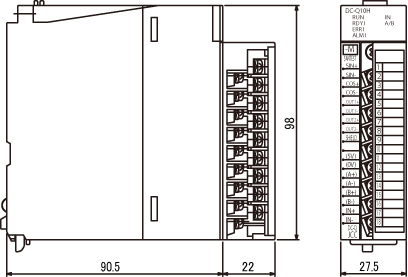

外形寸法図

回転レゾルバアンプ

製品名	-	-	-	-	-	-	-	-
DC-Q-S/M JCC（製造元：サンテスト）	アブソリュート方式	S:1回転ポスコーダSTD M:多回転ポスコーダMTD	S:8192分割/1回転 M:回転数(8～1280)含めて17bit	1ms	-	-	-	-
IRDS-VR-S/M サンテスト	スレーブ	VRレゾルバ変換器	S：1回転型VRレゾルバ変換器（1軸,2軸）多回転型VRレゾルバ変換器（1軸,2軸）	4	16	16	-	-
ST-SP323-5 サンテスト	5桁赤色LED -9999～99999	14mm	±0.1%FS±1digit	4～20mA	約1/22000	約20ms	リレーc接点×2 DC30V 2A	DC24V±10%
CS-50A JCC	-	-	-	-	-	-	-	-
MC-15 JCC	-	-	-	-	-	-	-	-
SC-12B JCC	-	-	-	-	-	-	-	-
MA10/4 独SIKO社	7桁 -9999 999～9999 999	-	-	(1)A/B相パルス,ラインドライバ（カウンタ周波数500kHz） (2)A/B相パルス,PushPull (3)SSI	-	-	なし（標準）あり（オプション）	DC24V±10%
