マグテープ
MB320
あらかじめ定められたピッチに着磁されたマグテープが強固なスティール製ベースストリップに取り付けられています。
特殊な粘着テープがベースストリップに付いていますから、簡単に機器へ組み込めます。
ステンレス製のカバーも標準装備です。
塩水などの腐食性雰囲気やクーラントなどの溶剤系雰囲気の場合には、オプションとしてステンレスのベースストリップをご用意しております。（オプションVA）
またマグテープの取付けを更に強固にする保護レール・モデル番号PS1などもご用意しております。
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
仕様
| テープ厚み | 約1.6mm ※カバーを含む | 温度係数 | （11±1）ppm/℃ ※ベースストリップ | |
|---|---|---|---|---|
| 温度範囲 | -20℃～+70℃ ※保存温度：-40℃～+70℃ | 着磁ピッチ | 3.2mm | |
| 取付方法 | 粘着 |
型式
①テープ幅（mm）
10／単位：mm
③長さ（m）
・・・／単位：m（0.1m単位）※ご注文長さ=測定有効長さ+0.1m以上
④ベースストリップ材質
St／標準：ばね鋼
VA／オプション：ステンレス ※テープ幅10mmのみ
⑤粘着テープ
TM／標準：粘着テープ付き
TO／オプション：粘着テープなし
⑥カバー（ステンレス）
AM／標準：カバー付き
AO／オプション：カバーなし

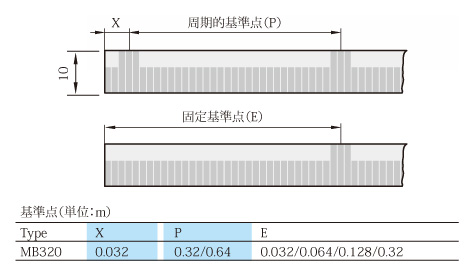

⑦基準点
O／標準：基準点なし
E／オプション：固定基準点付き
P／オプション：周期的基準点付き
⑧固定基準点E位置又は周期的基準点P位置
・・・／単位：m

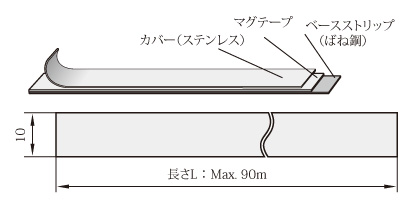

外形寸法図
|
|
|||||
|
|
|
