L2DT

耐熱150℃、フルアブソリュートセンサ

・L2DT (Linear Inductance-L Displacement Transducer)は

　機械的変位に比例するインダクタンス変化を応用した変位センサです。

・L2DTセンサは、SUS304製のセンサプローブ内にソレノイド状コイルが

　収納されたシンプルな構造です。銅スリーブがセンサプローブを

　覆うことにより変化するインダクタンスを検知します。

・L2DTC-4コントローラとの組み合わせにより、アナログ電圧/電流出力、

　2点の接点出力が得られます。

・高耐熱構造によりセンサ部は150℃連続使用が可能です。

・フルアブソリュート方式センサです。

有効ストローク	100、150、200、250、300、350、400、450、500mm
位置出力（アナログ出力）	0～10V（負荷抵抗Min.2kΩ）または　4～20mA（負荷抵抗Max.500Ω）
接点出力	2点、オープンコレクタ　0.1A　30VDC
警報出力	オープンコレクタ　0.1A　30VDC （ケーブル断線及びスリーブ外れ）
線形性	±0.5%FS TYP
分解能	±0.1%FS以下
温度特性	±500ppm FS/℃（センサ） ±150ppm FS/℃（コントローラ）
駆動周波数	10kHz
応答周波数	100Hz
供給電源	+24VDC　150mA
使用温度範囲	-40℃～+150℃（センサ） 0℃～+60℃（コントローラ）
保存温度範囲	-40℃～+150℃（センサ） -20℃～+80℃（コントローラ）
耐圧	21MPa（ロッド部）
耐振動	6G（センサ）（プローブの共振周波数は除く）
耐衝撃	100G　6ms（センサ）
保護規格	IP67（センサ）
ケーブル	標準1m　（オプション　Max.20m）

・ケーブルはあらかじめ御指示頂くとMax.20mまで延長可能です。
・弊社の専用ケーブルを御指示頂いた長さでご使用下さい。

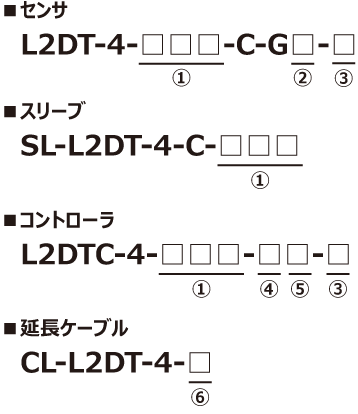

①有効ストローク
　　100mm～500mm　（50mm単位）

②センサ直出しケーブル長
　　単位：メートル

③ケーブル長（合計）
　　単位：メートル（最大20m）
　　（直出しケーブル②＋延長ケーブル⑥）

④出力
　　A：0～10V
　　B：4～20mA

⑤動作方向（ロッド先端へ移動時）
　　D：増加動作
　　R：減少動作

⑥延長ケーブル長
　　単位：メートル

センサ		コントローラ		結線表

・センサ材質　ヘッド部：黄銅ニッケルメッキ、ロッド部：SUS304
・耐熱ケーブル　0.3sq×2芯シールド線、外径Φ5.6、シース材質：シリコンゴム
