IRDM-ECT

本モジュールはIRDシリーズのマスタモジュールです。

複数のスレーブモジュールと組合わせて使用することで、EtherCATシステムを構成できます。

IRDM-ECTはEtherCATマスタから見るとEtherCATスレーブとなっており、

IRDシステムのデータを一括してEtherCATマスタに転送します。

＜IRDモジュールの装着可能数＞

・条件1

　マスターモジュールの数＝1

　スレーブモジュールの数≦9

　消費メモリブロック数≦64

・条件2

　入力バイト数の合計≦256バイト

　出力バイト数の合計≦256バイト

＜ダウンロードファイル＞

・カタログ（日本語）：2016082000G版

・カタログ（英語）：202005G

・取説（日本語）：2022年 2月 3日第3版

・CADデータ：IRDM-ECT外形図.dxf

・設定ソフトウェア：IRD_Manager （ダウンロードはこちらから）

IRDM-ECT写真

EtherCATのシステムを構築したい方
既存のセンサをEtherCATで取り込みたい方
サーボ弁、電磁比例弁をEtherCATで駆動したい方

特長・機能
仕様
同カテゴリ製品との比較

製品の特長

産業用ネットワークシステム

産業用ネットワーク通信機能を持つマスタモジュールは、全てのスレーブモジュールデータを一括して
産業用ネットワーク（CC-Link, EtherNet/IP, PROFIBUS, EtherCAT）に転送し、
上位機器（PLCやPC）とのデータ交換を行えます。

自動転送機能

自動転送は、上位機器による処理を必要とせず、スレーブモジュール間で自律的にデータ交換する機能です。
この機能により、産業用ネットワークや上位機器の転送処理遅延はなく、
高速（0.2～2.4msec、構成モジュール数や種類による）でデータの転送が可能です。

性能

仕様

EtherCAT機器タイプ	EtherCATスレーブ	通信ケーブル	カテゴリ5以上のSTPストレートケーブル
通信速度	100BASE-TX	コネクタ	ISO8877(RJ45)
供給電源	DC24V（±10%）

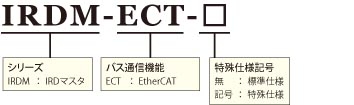

型式

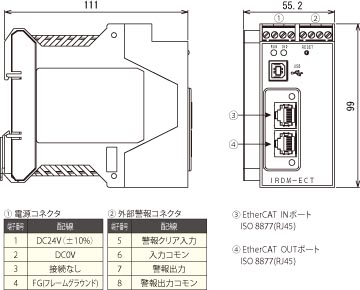

外形寸法図
