センサ
磁気式リニアスケール
磁気式リニアスケール
MSK2000
■分解能：0.25mm
■センサーギャップ：Max.10mm
注：供給電源+24VDC型は、ラインドライバの終端抵抗を470Ω以上にして下さい
＜ダウンロードファイル＞
・カタログ（日本語）：2012年7月 第4版
・カタログ（英語）
・取説（日本語）
・取説（英語）：2018年2月7日版
・CADデータ（3D）：MSK2000_3D.zip
- 非接触式のリニアスケールをお探しの方
- 特長・機能
- 仕様
- 同カテゴリ製品との比較
製品の特長

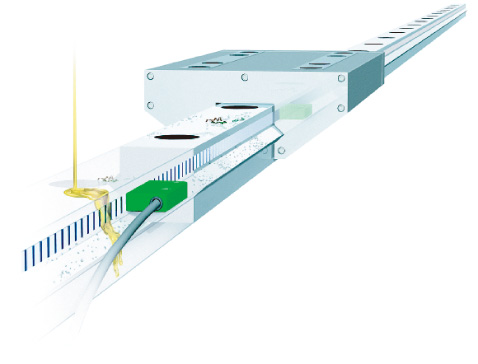

優れた耐環境性
マグテープとセンサの間には適当なギャップがあり、
非磁性体のゴミや切屑、油などの侵入があっても誤動作しません。

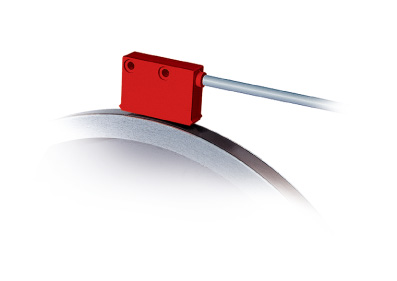

角度検出も可能
テープは曲げ半径Min.50mmで曲げることができるので角度検出も可能です。
仕様
| 出力信号 | A/B相パルス（ラインドライバ） | マグテープ | MB2000 | |
|---|---|---|---|---|
| ギャップ | 0.5mm～10mm | 横方向許容偏差 | テープ幅10mm：±2mm（標準） テープ幅20mm：±5mm（オプション） |
|
| 分解能 | 0.25mm（4逓倍） | 精度 | ±（0.1+0.03xL）mm（L=テープ全長(m)） （周囲温度：+20℃） |
|
| 繰返し精度 | ±1インクリメント | 供給電源 | +24VDC±20%（電源極性逆接続保護付き） +5VDC±5%（電源極性逆接続保護無し） |
|
| 消費電流 | Max.25mA ※無負荷時（負荷抵抗470Ω以上） | センサ速度 | Max.10m/sec | |
| カウンタ周波数 | 12.5kHz | 耐ノイズ性 | IEC801, Class3 ※CEマーキング |
|
| 使用温度範囲 | -10℃～+70℃（相対湿度：100%、結露可） | 保存温度範囲 | -30℃～+80℃ | |
| 耐振 | 10G（50Hz） | 耐衝撃 | 30G（6ms） | |
| 保護規格 | IP67 | ハウジング材質 | ABS（緑色） | |
| ケーブルシース材質 | ポリウレタン |
型式
Ⓐ供給電源
4：+24VDC ※ラインドライバの終端抵抗を470Ω以上にして下さい
5：+5VDC
Ⓑケーブル接続型式/長さ(m)
E1/2.0：ケーブル引出し型/ケーブル長さ2m（標準）
E1/□：ケーブル引出し型/ケーブル長さMax.20m（オプション）
Ⓒ出力回路
LD-I：ラインドライバ RS422
Ⓓ基準信号
O：基準信号なし ※基準信号付きオプションはございません
Ⓔ分解能
0.25：0.25mm
Ⓐテープ幅
10：10mm（標準）
20：20mm（オプション）
Ⓑ長さ（m）
□：□m（0.01m単位） ※不感帯長さ：両端40mm
Ⓒベースストリップ材質
St：ばね鋼（標準）
VA：ステンレス（オプション） ※テープ幅10mmのみ
Ⓓ粘着テープ
TM：粘着テープ付き（標準）
TO：粘着テープなし（オプション）
Ⓔカバー（ステンレス）
AM：カバー付き（標準）
AO：カバーなし（オプション）

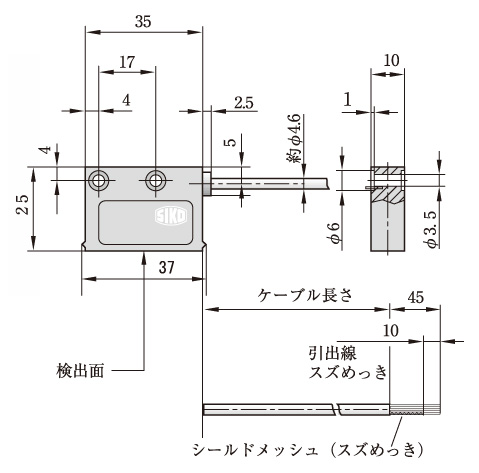

外形寸法図
| 外形寸法図 | ||||||
|---|---|---|---|---|---|---|
|
||||||
|
|
磁気式リニアスケール
| 製品名 | 出力 | 測定範囲 | 線形性 | 分解能 | 繰返し精度 | 使用温度範囲 | センサ-テープ間ギャップ | 保護規格 |
|---|---|---|---|---|---|---|---|---|
|
A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±（0.1+0.03xL）mm （L=テープ全長(m)） |
0.25mm | ±1インクリメント | -10℃～+70℃ | 0.5～10mm | IP67 |
|
アブソリュート SSI, RS485 |
最大4m | ±10μm以下 | 1μm | ±2μm以下 | -30～85℃ | 0.3mm以下 | IP67 |
|
A/B相パルス （ラインドライバ） （Push-Pull） |
Max.90m （テープ長） |
±（0.1+0.01xL）mm （L=テープ全長(m)） |
0.1mm | ±1インクリメント | -10℃～+70℃ | 0.1～2mm | IP67 |
|
A/B相パルス （ラインドライバ） （Push-Pull） |
最大90m （テープ長） |
±（0.025+ 0.01xL）mm （L=テープ全長(m)） |
Min.1μm | ±0.01mm または ±1インクリメント |
-10℃～+70℃ | 0.1～2mm | IP67 |
|
A/B相パルス （ラインドライバ） |
最大4m （テープ長） |
±0.01mm | Min.0.2μm | ±0.001mm または ±1インクリメント |
-10℃～+70℃ | 0.1～0.4mm | IP67 |
|
A/B相パルス （ラインドライバ） |
最大90m （テープ長） |
±2mm | 0.25mm | ±2インクリメント | -10℃～+70℃ | 0.5～20mm | IP67 |
|
SSI | 最大5.1m （テープ長） |
±（0.05+0.03xL）mm （L=テープ全長(m)） |
0.01mm | ±0.01mm | 0～+60℃ | 0.1～1mm | IP65 |
|
なし （表示器一体） |
Max.90m （テープ長） |
±(0.1+0.01xL)mm, L(m) | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP67 （センサ部） |
|
なし （表示器一体） |
Max.90m （テープ長） |
±（0.05+0.01xL）mm, L（m） | 0.01mm | ±1 digit | 0～+60℃ | 0.1～2mm | IP60 （フロントパネル） |
